TOMO V!NK0V1C- rODR f.CZN I K WARSZTATOWY SILNIK 01

URZĄDZENIE Z PR.NDNMCĄ. PRĄDU STAŁEGO (tylko .Ilu silników I.DA 91—90—97;

Chart) ki erystyk i

Prądnica tvpu BOSCH JlR) — 14 V — II A — 32 — 12 V. 1 KM

OiaraktoryslYkii: I KM przy 750 obr min. rozrusznik ełcki ryc/ny 90 W, prądnica.

Regulator BOSCH: ZAD 14 V— II A.

Łlc my akumulator; 54 Ali.

Pokrywa dźwigni zaworowych ma wbudowaną dźwig-my rozprężającą. Napęd prądnicy prądu stałego odby* s>u siy 7u pomocą paska klinowcgd /. koła pasowego wykonanego \vsp»ilnie z płytą ochronną kołu zamachowego.

Utrzymanie:

—    Zdemontować ochrony paska klinowego.

—    Sprawdzić naciąg pasku. Pod naciskiem palca powinien siy ugiąć około 1 cm (rys. 52).

—    W razie potrzeby naciąg paska klinowego można regulować zmieniając podkładki (uszczelki) miydzy połówkami koła pasowego prądnicy prądu stałego.

—    Stan szczoteczek sprawdzać co 2t3iX) godzin pracy silnika. Po zdjęciu tylnej ochrony mocującej wyciągnąć szczoteczki i wyczyśić przestrzeń wewnętrzną.

Długość nowych szczoteczek wynosi 23 mm.

Granica zużycia — 12 nim.

Jeżeli tylko jedna szczoteczka ma długość poniżej granicy zużycia, należy dokonać zamiany wszystkich.

—    Skontrolować nacisk sprężyny za pomocą dynamo-metru. Normalna wartość powinna wynosić 850— HX) gramów.

Bajania i kontrole

Badanie ładowania prądnicą prądu stałego zależy cd stanu akumulatora. Wykonać połączenia obwodu elektrycznego jak na rysunku 53 za pomocą amperomierza prądu stałego z zakresem pomiarowym do 20 A.

Jeżeli akumulator jest średnio naładowany, a odbiorcy irłt/czani pobierają moc 50 lt\ wtedy natężenie prądu lądującego powinno wynosić S — i0 A przy obro-taeJi silnika 5000 ubraniu.

W przypadku kiedy natężenie prądu jest niższe, należy sprawdzić czy nic jest uszkodzony regulator; należy go zamienić i powtórzyć badanie.

Sprawdzić kontakt z masa w regulatorze, który jeżeli nie istnieje, wywołuje podczas rozruchu szybkie przepalanie bezpieczników wewnątrz regulatora.

W takim przypadku trzeba stworzyć dobry kontakt i ■umienić bezpiecznik z drucikiem miedzianem średnicy 0.5 mm.

Jeżeli wyniki pozostaną niezmienione, wówczas usterka znajduje się w prądnicy, którą należy skontrolować na specjalnym stole próbnym.

Remont

Ponieważ prądnica prądu stałego jest produkcji firmy dOiłCH. przeto naprawy i remonty należy wykonywać w warsztatach naprawczych tej firmy.


• rj

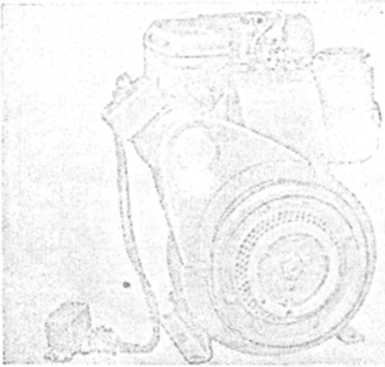

Rys. 51. Uruchamianie elektryczne przy współudziale prądnicj- prądu stałego

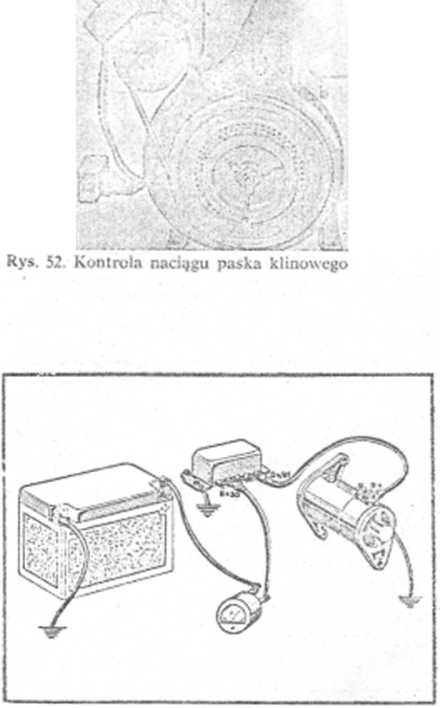

Rys. 53. Kontrola natężenia prądu ładowania, którv wytwarza prądu stałego


25
