DŹWIGNIA POMPY WTRYSKOWF.J

Pompa wtryskowa jest napędzana /-a pośrednie lwem dźwigni popychanej krzywką.

Zamiany dźwigni dokonujemy w przypadkach kiedy jest zdarta, porysowana na powier/ciiniach stykowych lub jeżeli rolka ma luz. wiykszy od 0.2 mm (rys. 29).

Jeżeli luz między sworzniem i dźwigni;} jest większy od 0.1 mm trzeba ich zumienie¹ zwracając uwagę na mak wyciśnięty na sworzniu.

Sworznie oznaczone należy wymieniać wstawiając 'worznic / takim samym znakiem.

W przypadku wymiany kadłuba lub sworznia kontrolować wyprzerdzenic zapłonu zgodnie z inslrukiją zamieszczoną w rozdziale o montażu.

SYSTEM PALIWOWY

Po przejściu przez sito w otworze wlewowym paliwo grawitacyjnie spływa od pompy, skąd pod wysokim ciśnieniem jest przesyłane do wtryskiwacza.

W zależności od przeznaczenia silnika zbiorniki palma mogą mieć różne kształty, pojemności i usytuowania na silniku. Do zamiany należy wykorzystywać katalog części zamiennych. Na oddzielne zamówienie może być wmontowana pompa zasilająca, napędzana dźwignią współpracująca z krzywką i wałkiem pompy olejowej. W tym przypadku silnik ina specjalny kadłub z otworem do wbudowania napędu pompy zasilającej.

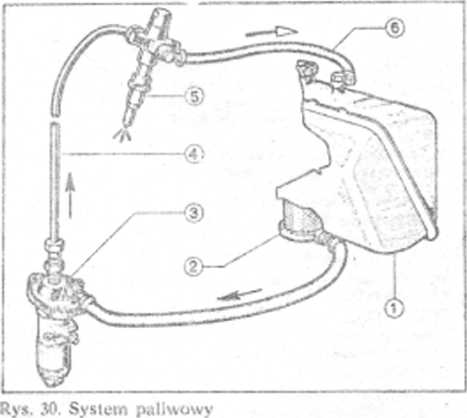

Pozycje oznaczone na rysunku 30:

I — zbiornik, 2 — filtr. 3 — pompa wtryskowa, 4 — rurki doprowadzające, 5 — wtryskiwać/, 6 — rurki przelewowe.

Poniższa tablica produkuje firma odpowiednimi numerami czyści innych producentów wyposażenia wtryskowego

POMPA WTRYSKOWA

System wtryskowy typu BOSCH obejmuje pompę, w której się znajduje część pompująca ze stałym wzniosem.

Pompa jest wbudowana prostopadle w stosunku do kadłuba silnika, napędzana jest za pośrednictwem dźwigni współpracującej z krzywką i smaruje się za pomocą rozpylonego oleju ?. silnika.

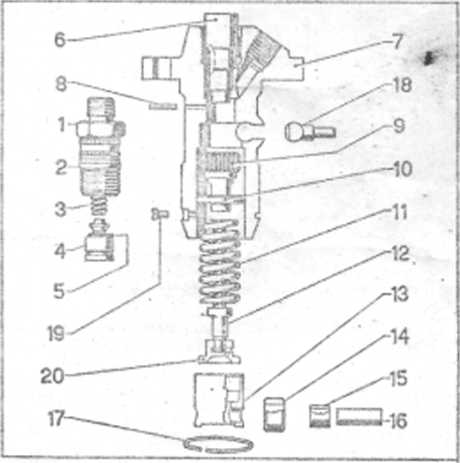

Czyści oznaczone na rysunku 31:

I — /łącze przewodu doprowadzającego, 2 — uszczelka gumowa, 3 — sprężyna zaworu, 4 — zawór doprowadzający, 5 — uszczelka, 6 — tłok. 7 — obudowa pompy. 8 — podstawa ustalająca mały cylinder. \ — Hok zębaty, 10 — talerzyk, II — sprężyna. 12 — Huczek. 13 — obudowa popyi hacza zawora, 14 — wałek zewnętrzny, 15 — wałek wewnętrzny, >6 — swo rzeń, 17 — pierścień — bezpiecznik pópychacza zaworu, 18 — listwa zębata. 19 — trzpień zderzakowy. 20 — talerzyk.

Tablicą innożliwitijgca porównywanie części syslc-mu wtryskowego
