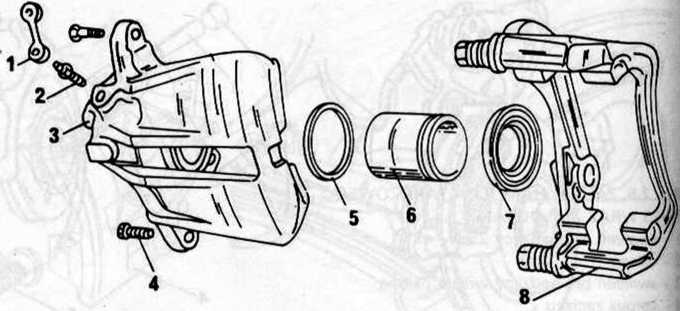

Rys. 7.8. CZĘŚCI ZACISKU HAMULCA TARCZOWEGO GIRLING. Oprawa zacisku (8, jest dostarczana łącznie ze sworzniem i osłoną

1    - osłona przeciwpyłowa

2    - zaworek odpowietrzający

3    - korpus zacisku

4    - śruby mocujące 35 N m

5    - uszczelnienie

6    - tłoczek

7    - osłona przeciwpyłowa

8    - oprawa zacisku

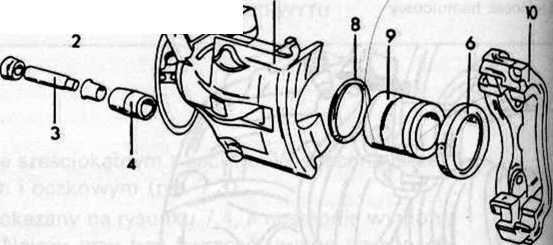

Rys. 7.9. CZĘŚCI ZACISKU HAMULCA TARCZOWEGO TEVES

1    - osłona

2    - tulejka teflonowa

3    - sworzeń prowadzący 25 N m

4    - tulejka gumowa

5    - korpus zacisku

6    - osłona przeciwpyłowa

7    - zaworek odpowietrzający

8    - uszczelnienie

9    - tłoczek

10 - oprawa zacisku

■    Nakładać ostrożnie zaciski na klocki hamulcowe i wkręcić sworznie prowadzące. Sworznie dokręcać momentem 25 N m. Śruby samozabez-pieczające są dołączone do zestawu naprawczego (w układach hamulcowych Teves śruby są zbędne).

■    Nacisnąć kilkakrotnie pedał hamulca, co zapewni prawidłowe ułożenie części zacisków.

Naprawa zacisków hamulcowych

Sposoby naprawy obu zacisków są podobne. Na rysunkach 7.8 i 7.9 pokazano zaciski rozłożone na części.

■    Zamocować zacisk w imadle i zdemontować osłonę przeciwpyłową (wkrętakiem).

■    Podłożyć klocek drewniany i wypchnąć sprężonym powietrzem tłoczek z cylinderka (rys. 7.10).

■    Usunąć wkrętakiem uszczelnienie z rowka we wnętrzu cylinderka (rys. 7.11).

■    Oczyścić części i jeżeli nie stwierdza się nadmiernego zużycia lub uszkodzeń, użyć ponownie do montażu zespołu.

■    Osadzać części gumowe w rowkach po ich namoczeniu w płynie hamulcowym.

■    Osadzić osłonę przeciwpyłową dolną wargą uszczelniającą na tłoczku hamulcowym.

■    Wcisnąć tłoczek do cylinderka, a następnie osadzić osłonę górną wargą w rowku na cylinderku.
