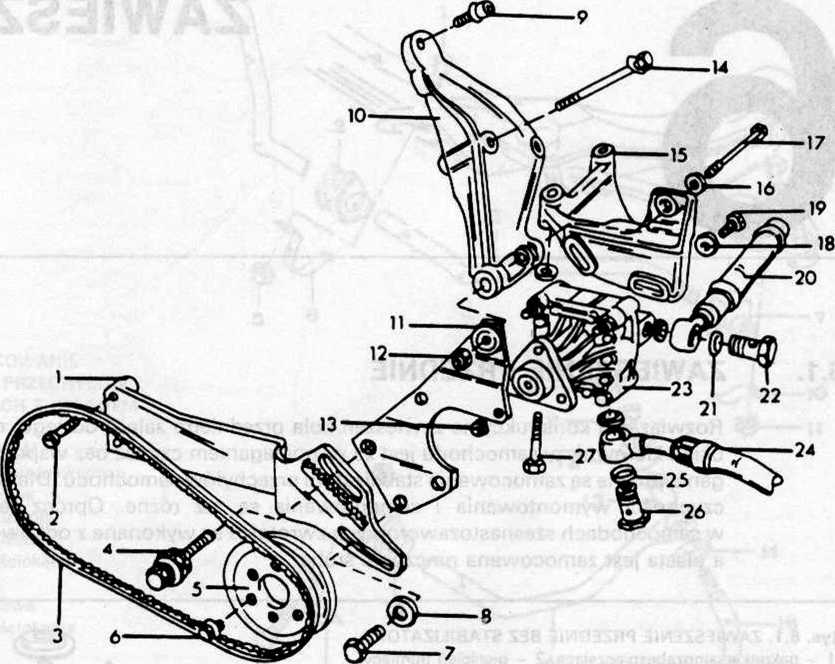

Rys. 5.18. POMPA UKŁADU WSPOMAGANIA

1 - płyta zaciskowa, 2 - śruba z gniazdem sześciokątnym, 3 - pasek klinowy, 4 - śruba z nakrętką,

5 - koto pasowe, 6 - śruba 20 N • m, 7 - śruba 25 N m, 8 - podkładka, 9 - śruba z gniazdem sześciokątnym 20 N m, 10 - wspornik, 11 - jarzmo przednie, 12 - nakrętka samozabezpieczająca 20 N m, 13 - nakrętka 20 N m,

14 - śruba 20 N m, 15 - jarzmo tylne, 16 - podkładka, 17 - śruba, 18 - podkładka, 19 - śruba 20 N m,

20 - przewód giętki, 21 - pierścień uszczelniający, 22 - śruba drążona 50 N m, 23 - pompa oleju układu wspomagania, 24 - przewód ssący, 25 - pierścień uszczelniający, 26 - śruba drążona 50 N m, 27 - śruba 20 N • m
