Obsługa i naprawa Audi (292)

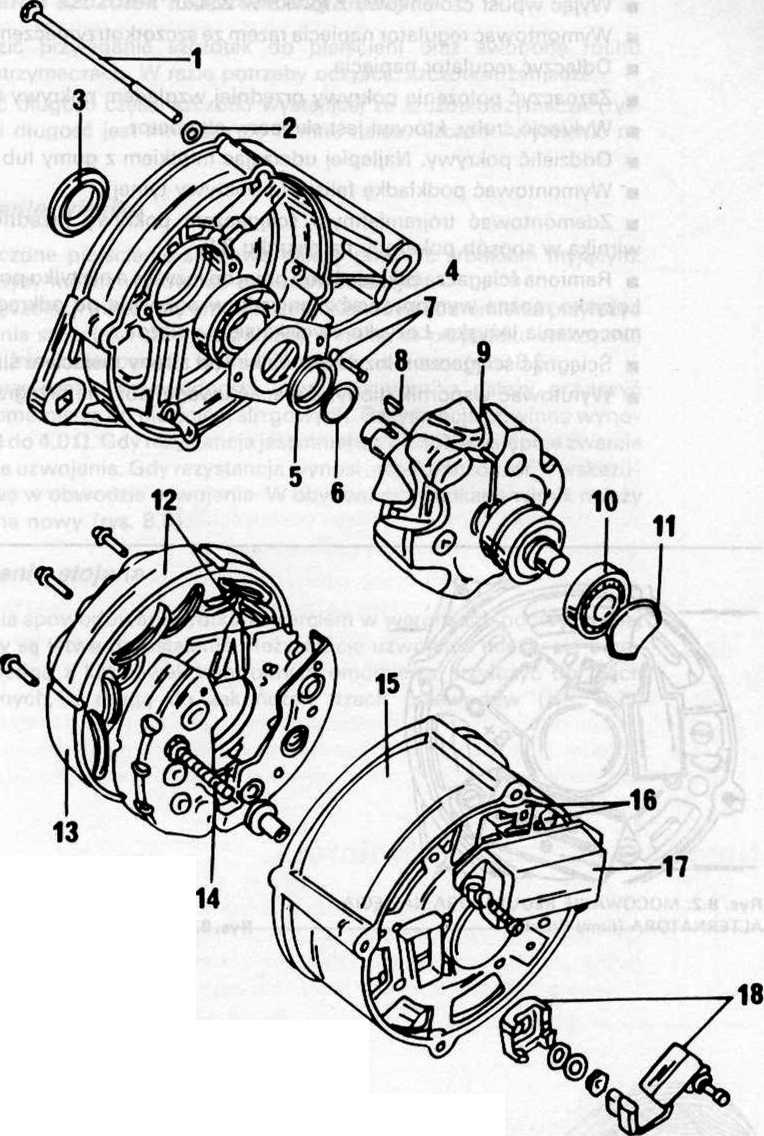

Rys. 8.1. CZĘŚCI ALTERNATORA BOSCH

1    - śruba napinająca,

2    - podkładka,

3    - pierścień odległościowy,

4    - płytka mocowania łożyska,

5    - tarcza oporowa, 6 - pierścień osadczy,

7 - śruba i podkładka sprężysta, 8 - wpust czółenkowy,

9 - wirnik, 10 - łożysko kulkowe (od strony pierścieni komutatora >,

11 - podkładka falista, 12 - stojan i płyta z diodami,

13 - stojan, 14 - płyta z diodami, 15 - pokrywa tylna,

16 - szczotki węglowe, 17 - regulator napięcia, 18 - kondensator przeciwzakłóceniowy,

Naprawa alternatora Bosch

Rozbiórka alternatora

Wykonać następujące prace, posługując się rysunkiem 8.1.

■ Odkręcić nakrętkę mocującą na wałku koło pasowe oraz podkładkę odległościową. Podczas odkręcania nakrętki koło pasowe można przytrzymać paskiem klinowym opasującym koło, mocując wolną część paska w imadle. Koło pasowe ściągnąć z wałka ściągaczem dwu- lub trójramiennym.
