Obsługa i naprawa Audi (308)

Obsługa i naprawa Audi (308)



2

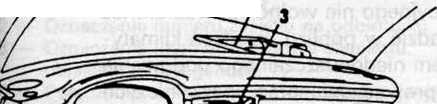

Rys. 8.33. CZĘŚCI DMUCHAWY ZIMNEGO POWIETRZA 1 - dysza boczna, 2 - przysłona regulacyjna,

3 - dysza środkowa, 4 - płyta łącząca,

5 - dmuchawa zimnego powietrza, 6 - regulacja ogrzewania


Rys. 8.34. WYMONTOWANIE DMUCHAWY OGRZEWANIA. Dmuchawę obrócić w kierunku strzałki. Druga strzałka wskazuje zaczep mocujący


fiys. 8.35. WYMONTOWANIE I ZAMONTOWANIE PŁYTY ŁĄCZĄCEJ


Rys. 8.36. WYMONTOWANIE DYSZ NAWIEWU POWIETRZA. Podważać wkrętakiem w miejscach pokazanych strzałkami


■    Wymontować ściankę ze schowka z lewej strony deski, po czym przystąpić do wymontowania dmuchawy powietrza. Wcisnąć zaczepy (wkrętakiem) i wymontować dmuchawę, obracając w kierunku strzałek pokazanych na rysunku 8.34.

■    Wybudowanie płyty łączącej jest możliwe po odgięciu zaczepów (rys. 8.35). Podczas montażu należy dokładnie łączone części uszczelnić.

■    Wymontować środkowe dysze nawiewu, podważywszy kratkę wkrętakiem (rys. 8.36).

Podczas montażu należy pamiętać, że górne pierścienie zabezpieczające przysłony są większe od dolnych.

Naprawa urządzenia klimatyzacyjnego

Podczas napraw samochodów z urządzeniami klimatyzacyjnymi należy przestrzegać następujących zasad.

■ W żadnym przypadku nie wolno dopuścić do zmniejszenia ciśnienia
