§16. Rozwinięcia wielo ścian ów
budowę siatki na podstawie wyznaczonych rzeczywistych wielkości krawędzi bocznych (rys. 2.159). I znowu dla wyznaczenia tych rzeczywistych wielkości korzystne jest użycie sposobu podanego przy opisie rysunku 2.157.
Rozwinięcie graniastosłupa prostego o pionowych krawędziach bocznych nie wymaga żadnych dodatkowych konstrukcji i tłumaczy się bezpośrednio rysunkiem 2.160.

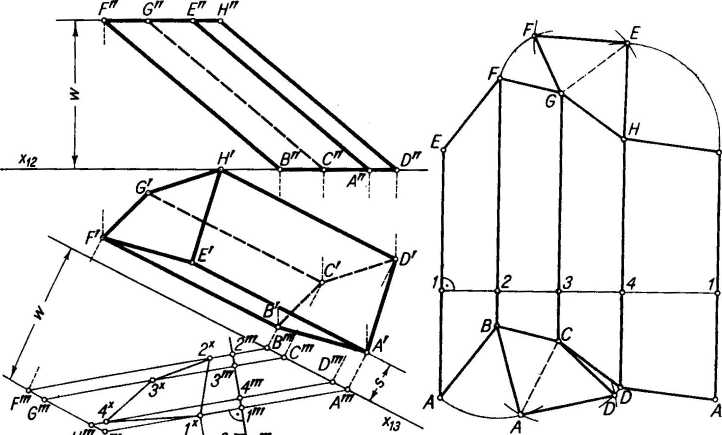

Natomiast rozwinięcie graniastosłupa ukośnego wymaga wykreślenia kładów równoległoboków, z jakich składa się jego pobocznica, lub konstrukcji podanej na rysunku 2.161. Kreślimy tam nowy rzut graniastosłupa na płaszczyznę równoległą do jego krawędzi bocznych; otrzymujemy w tym rzucie rzeczywiste wielkości krawędzi bocznych. Z kolei przecinamy graniastosłup płaszczyzną v prostopadłą do jego krawędzi bocznych; boki powstałego przekroju
jrzez rozłożenie a, swej krawędzi 158, albo przez
■s
Rys. 2.161
