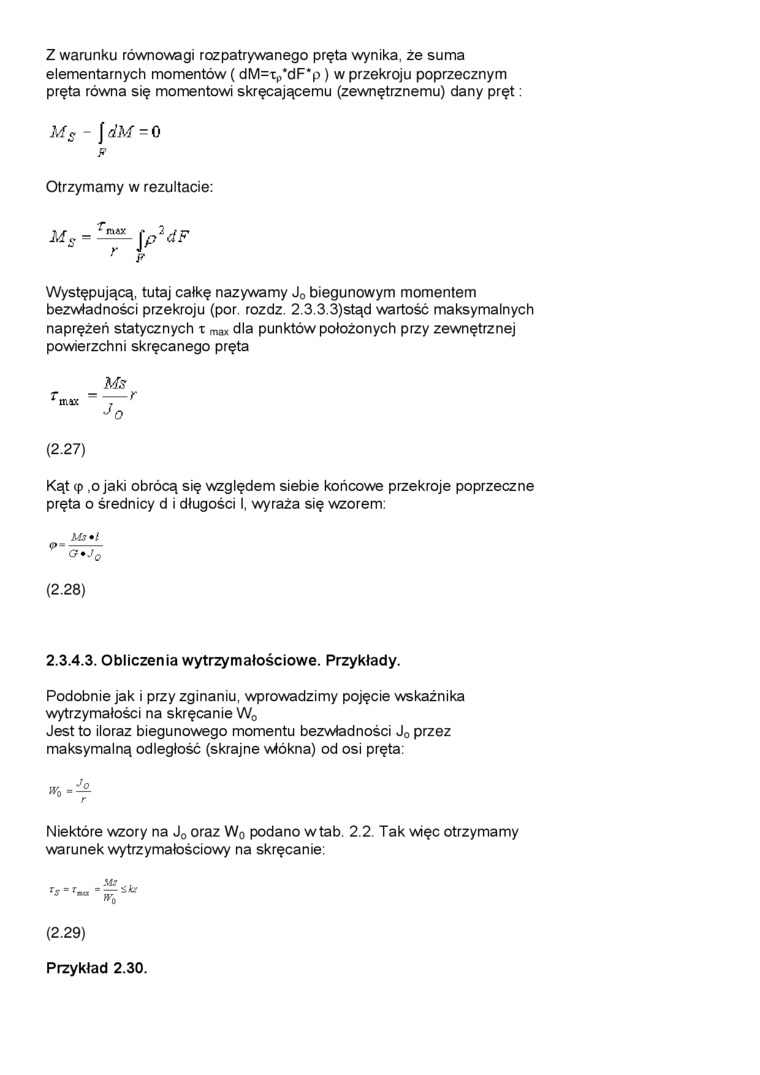

Z warunku równowagi rozpatrywanego pręta wynika, że suma elementarnych momentów (dM=xp*dF*p) w przekroju poprzecznym pręta równa się momentowi skręcającemu (zewnętrznemu) dany pręt:

Ms - \dM=Q

F

Otrzymamy w rezultacie:

Ms = ?JH*-fp2dF

r F

Występującą, tutaj całkę nazywamy J0 biegunowym momentem bezwładności przekroju (por. rozdz. 2.3.3.3)stąd wartość maksymalnych naprężeń statycznych x miu. dla punktów położonych przy zewnętrznej powierzchni skręcanego pręta

Ms

= —r J O

(2.27)

Kąt <p ,o jaki obrócą się względem siebie końcowe przekroje poprzeczne pręta o średnicy d i długości I, wyraża się wzorem:

Ms*l

ę>=-

O*J0

(2.28) 2.3.4.3. Obliczenia wytrzymałościowe. Przykłady.

Podobnie jak i przy zginaniu, wprowadzimy pojęcie wskaźnika wytrzymałości na skręcanie W0

Jest to iloraz biegunowego momentu bezwładności J0 przez maksymalną odległość (skrajne włókna) od osi pręta:

Niektóre wzory na J0 oraz W0 podano wtab. 2.2. Tak więc otrzymamy warunek wytrzymałościowy na skręcanie:

(2.29)

Przykład 2.30.
