W4 Charakterystyka radiostacji pola walki i wozów bojowych

background image

Charakterystyka
radiostacji pola walki
i wozów bojowych

Budowa radiostacji

Radiostacje KF i UKF

Wozy bojowe i wozy dowodzenia

background image

Wybrane parametry urządzeń radiowych

Parametry związane ze specyfiką urządzenia radiowego

zakres częstotliwości roboczych

moc nadajnika

czułość odbiornika

liczba kanałów

rodzaje modulacji

rodzaje pracy

Parametry związane ze środowiskiem pracy

zakres temperatur pracy

wilgotność względna (95%)

hermetyczność

Parametry fizyczne i charakterystyka wyposażenia

waga, wymiary

ukompletowanie

zasilanie

background image

Środki radiowe:

radiotelefony,

radiostacje,

radiolinie

Środki radiowe pola walki wykorzystywane są

w sieciach i na kierunkach radiowych.

Środki radiowe pod względem mocy wyjściowej

nadajnika dzielimy na:

Bardzo małej mocy (do 1W).

Małej mocy (1 … 100 W)

Średniej mocy (100 …1000W)

Dużej mocy (pow. 1 kW)

Wprowadzenie

background image

Radiostacje UKF

w zakres częstotliwości 30 … 88 MHz
zasięgi rzędu max. 35 … 50 km.


Radiostacje KF pracują

zakres częstotliwości 1… 30 MHz

zasięgi rzędu setek a nawet tysięcy km.


Fala nośna (nośna) to fala elektromagnetyczna o stałej częstotliwości, wytwarzana

przez nadajnik fal elektromagnetycznych. Fala nośna podlega modulacji
(zmianie parametrów) w celu zakodowania sygnału informacyjnego, natomiast
sama nie zawiera informacji.

Przesyłanie sygnałów drogą radiową

background image

Budowa nadajnika (przykł. AM)

Wzmacniacz

m.cz.

Generator

w.cz.

Modulator

Wzmacniacz

wstępny

Wzmacniacz

mocy

UDA

Zasilanie

Sterowanie

background image

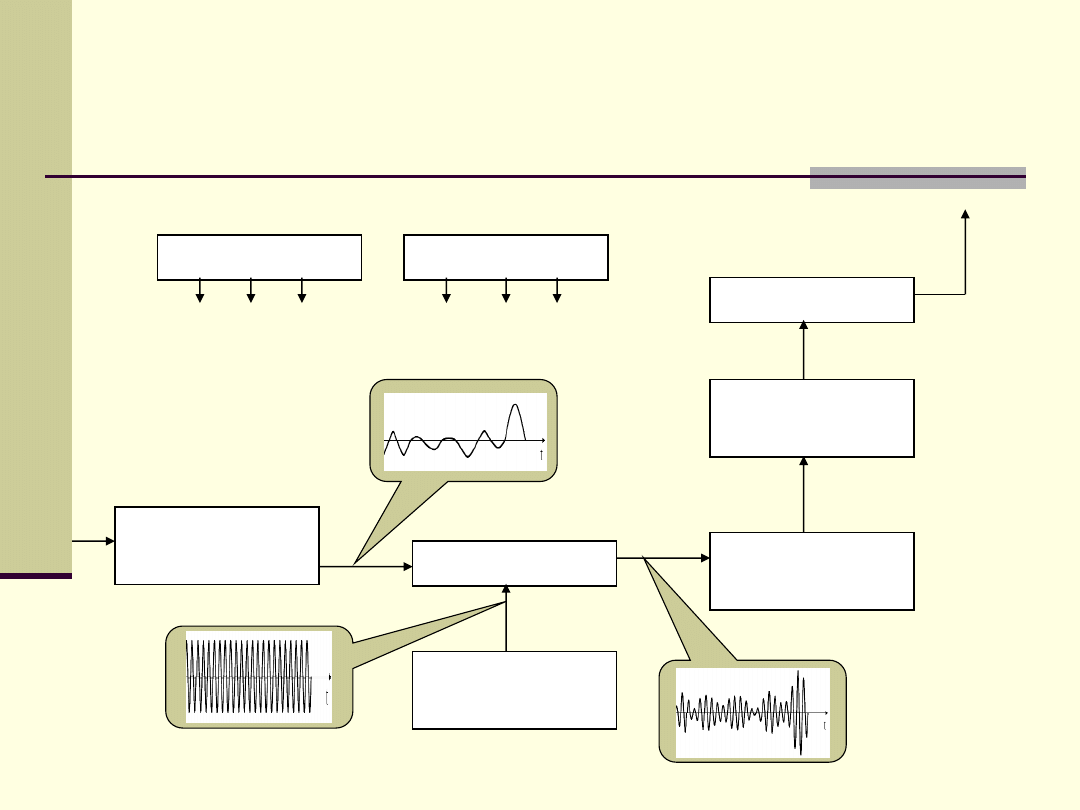

Budowa odbiornika (przykł. AM)

Wzmacniacz

p.cz.

Generator

w.cz.

(heterodyna)

Mieszacz

Wzmacniacz

m.cz

Demodulator

Wzmacniacz

w.cz.

Zasilanie

Sterowanie

background image

Oznaczenia emisji

obowiązujące od 1.01.1982 r. wg ITU oznaczenie 3 znakowe,

może być uzupełnione dwoma symbolami.

w podstawowym oznaczeniu rodzaju emisji pierwszy symbol

oznacza rodzaj modulacji, drugi określa naturę sygnału

modulującego falę nośną, trzeci rodzaj przekazywanej
informacji.

Np.:

CW -

fala ciągła z kluczowaną nośną: A1A

AM -

telefonia dwuwstęgowa z modulacją amplitudy: A3E

SSB -

telefonia jednowstęgowa z wytłumioną falą nośną: J3E

FM -

telefonia z modulacją częstotliwości: F3E

background image

I - rodzaj modulacji

Amplitudowa:

A -

Dwie wstęgi boczne

H -

Jedna wstęga boczna, pełna fala nośna

R -

Jedna wstęga boczna, zredukowana lub regulowana fala nośna

J -

Jedna wstęga boczna, wytłumiona fala nośna

B -

Niezależne wstęgi boczne

C -

Szczątkowa wstęga boczna

Kątowe:

F -

Modulacja częstotliwości

G - Modulacja fazy

D -

Modulacja w amplitudzie i fazie (jednocześnie lub sekwencyjnie)

Impulsowe:

P -

Niemodulowana sekwencja impulsów

K -

Sekwencja impulsów modulowanych w amplitudzie

L -

Sekwencja impulsów z modulacją szerokości (czasu)

M -

Sekwencja impulsów z modulacją położenia (fazy)

Q -

Sekwencja impulsów, w których fala nośna jest modulowana kątowo w

czasie trwania impulsu

V -

Sekwencja impulsów będących kombinacją powyższych lub innych

W -

Przypadki nie ujęte powyżej

X -

Inne przypadki nie ujęte powyżej

background image

II - natura sygnału modulującego

0 -

Brak sygnału modulującego

1 -

Pojedynczy kanał modulujący, zawierający informację

skwantowaną lub cyfrową, bez użycia podnośnej (bez TDM -

multipleksowania z podziałem czasu)

2 -

Pojedynczy kanał modulujący, zawierający skwantowaną lub

cyfrową informację z użyciem podnośnej (bez TDM)

3 -

Pojedynczy kanał modulujący, zawierający informację

analogową

7 -

Dwa lub więcej kanałów modulujących, zawierających

informację skwantowaną lub cyfrową

8 -

Dwa lub więcej kanałów modulujących, zawierających

informację analogową

9 -

Sygnał złożony z jednego lub więcej kanałów zawierających

informację skwantowaną lub cyfrową oraz jednego lub więcej

kanałów zawierających informację analogową

X -

Przypadki nie ujęte powyżej

background image

III - rodzaj nadawanej informacji

N - Brak nadawanej informacji

A -

Telegrafia dla odbioru słuchowego

B - Telegrafia dla odbioru automatycznego

C - Faksymile

D - Transmisja danych, telemetria, zdalne sterowania

E - Telefonia (i radiofonia)

F -

Telewizja (sygnał wizji)

W -

Kombinacja powyższych

X -

Przypadki nie ujęte powyżej.

background image

Rodzaje pracy, układy pracy, ukrywanie
i zabezpieczanie transmisji radiowej

Rodzaje pracy

Simpleks

Półdupleks

Dupleks


Układy pracy

Odbiór dyżurny

Łączność służbowa

Zdalne sterowanie

Retranslacja

Ukrywanie i zabezpieczanie transmisji

FH, DS

maskowanie, szyfrowanie

adaptacja mocy i częstotliwości, LQA

blokada szumów, kody CTCSS i DCS, wywołanie selektywne, adresowanie urządzeń

background image

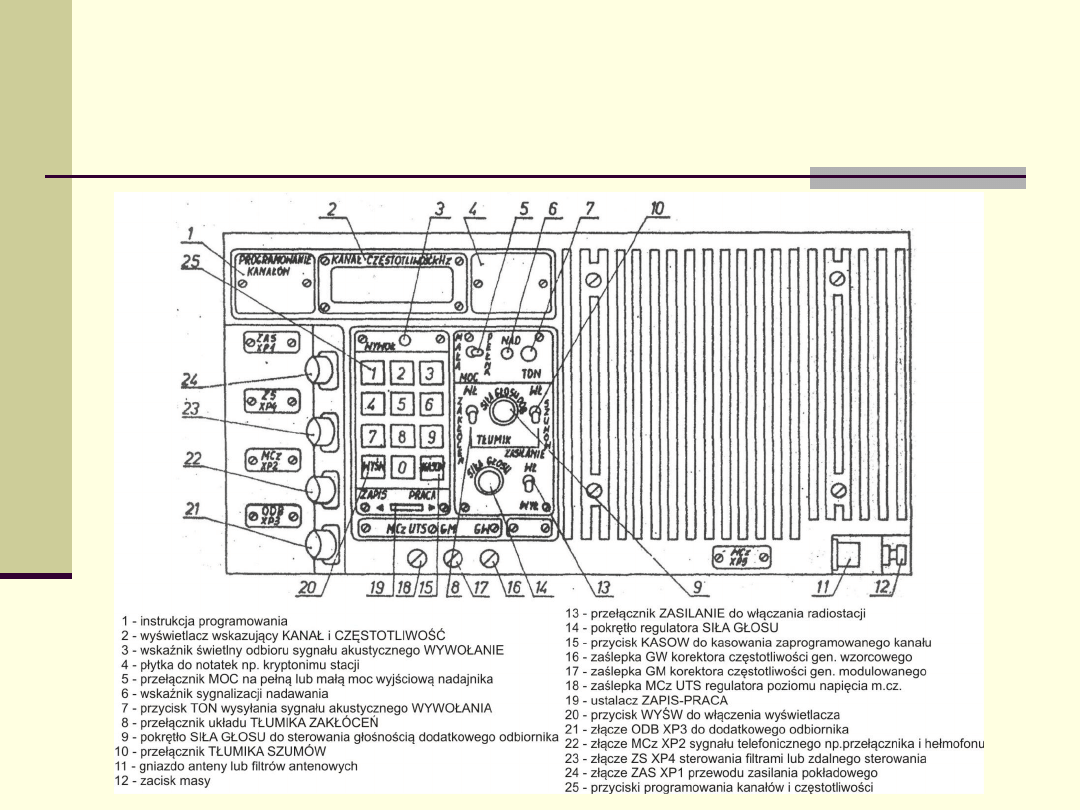

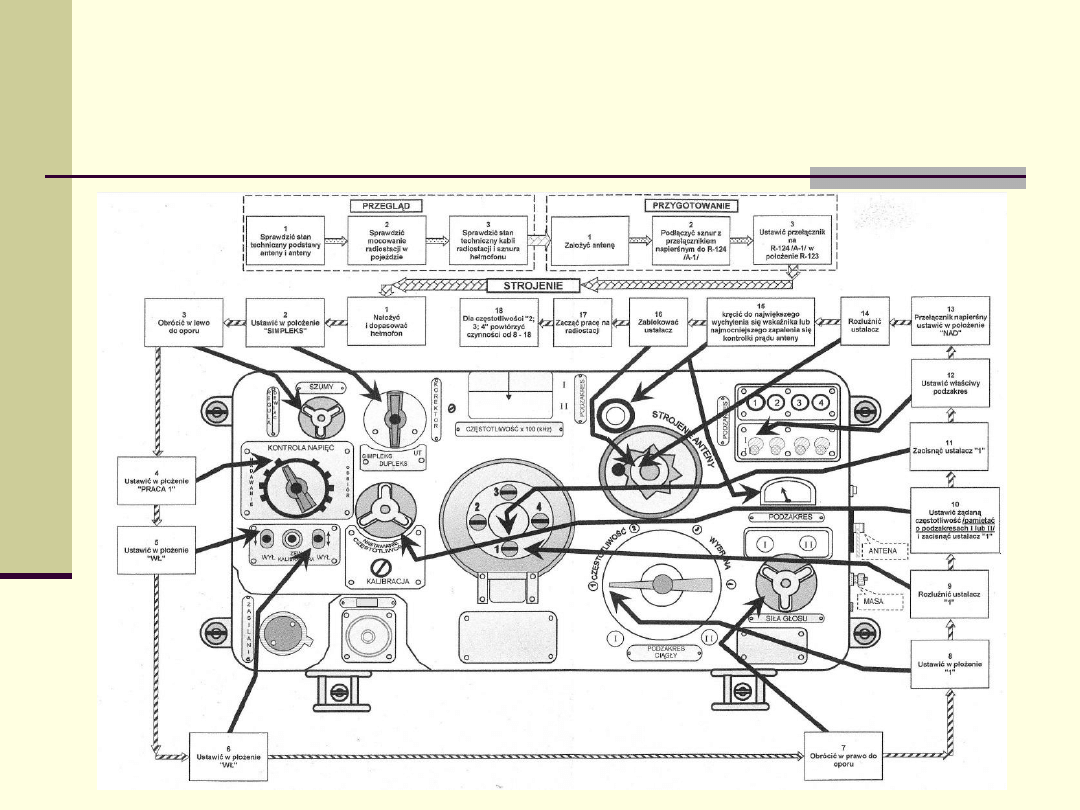

Radiostacja R-123z

(stary park analogowy)

Radiostacja R-

123z jest radiostacją ultrakrótkofalową, nadawczo-odbiorczą, foniczną,

z modulacją częstotliwości oraz z tłumikiem szumów.

Radiostacja pracuje w zakresie częstotliwości od 20.0 MHz do 51.5 MHz
i posiada 1261 fal roboczych rozmieszczonych co 25 kHz.

Zakres radiostacji jest podzielony na dwa podzakresy:
- 1 podzakres od 20 MHz do 35.75 MHz;
- 2 podzakres od 35.75 MHz do 51.5 MHz.

Przestrajanie z jednej częstotliwości roboczej na inną częstotliwość roboczą odbywa się w sposób ciągły.
Radiostacja może być wstępnie nastrojona na dowolne, uprzednio wybrane i przygotowane cztery częstotliwości robocze.

Moc nadajnika na dowolnej częstotliwości zakresu roboczego wynosi nie mniej niż 40 W.

background image

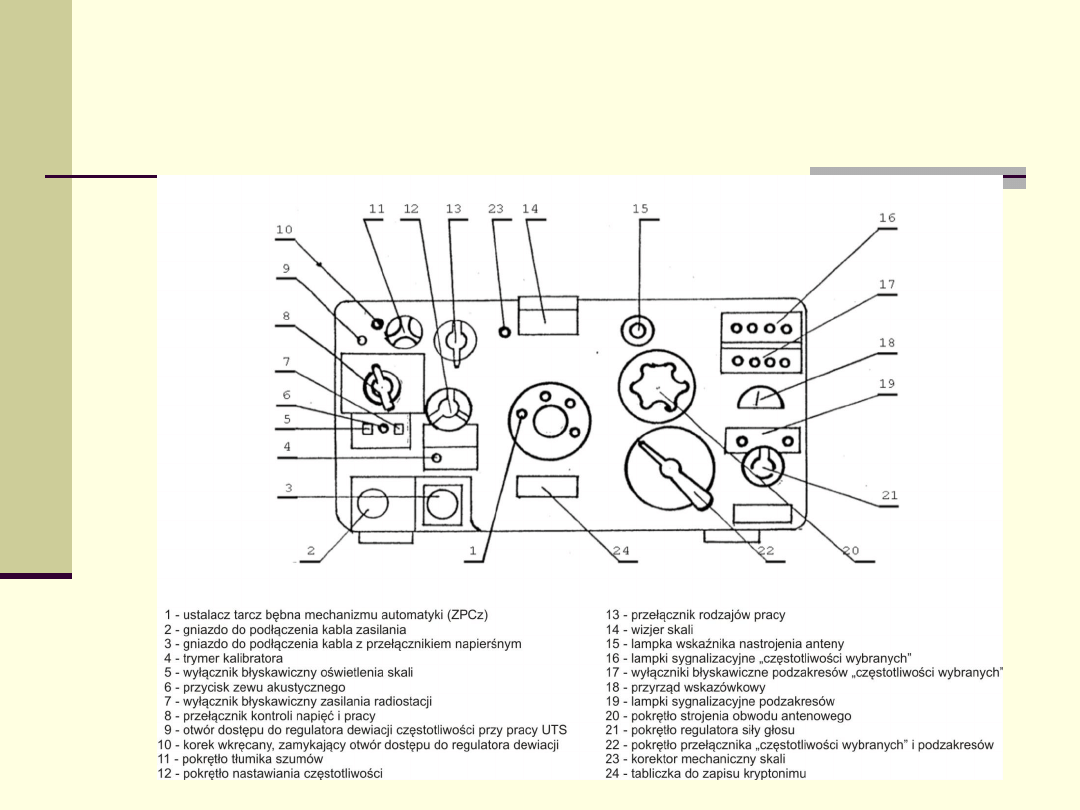

Radiostacja R-123z

(stary park analogowy)

background image

Radiostacja R-123z

(stary park analogowy)

background image

R-173 Dane techniczne

Zakres częstotliwości 30 … 75,999 MHz
Raster częstotliwości 1 kHz
Moc nadajnika nie mniejsza niż 25 W
Niestabilność częstotliwości nie większa niż 1,5 kHz
Praca simpleksowa
Modulacja częstotliwości
Dewiacja częstotliwości 4… 6 kHz
Czułość odbiornika nie gorsza niż 1,5 uV (3 uV z włączonym tłumikiem)
Selektywność odbiornika 100 dB
Liczba częstotliwości zawczasu przygotowanych 10, czas przejścia max. 3 s

Wymagania środowiskowe -50 st. C … 50 st. C, wilgotność max. 95…98%
Zasilanie 27 V (1,5 A odbiór, 9 A nadawanie)
Waga 53 kg
Zasięgi z anteną pręt 3m (20 km – pełna moc, 5 km – moc obniżona)

background image

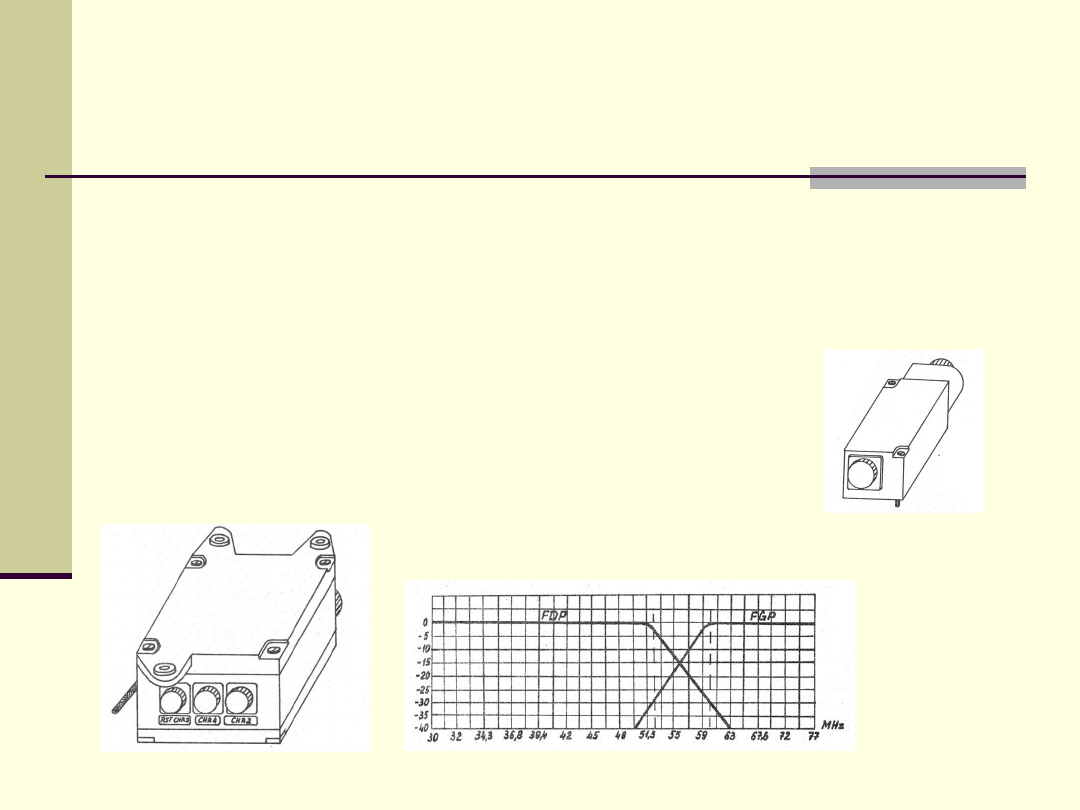

R-173 Wyposażenie

Anteny prętowe: 3m, 2m, 1m, antena awaryjna

Urządzenia odsprzęgające umożliwiające jednoczesną niezależną pracę na wspólna
antenę prętową [ 2xR-173, R173+R-173P, R-173+R-134(KF) ]

Warianty produkcyjne:

R-173-1 z wbudowanym UDA

R-173-

2 z wynośnym UDA

Wzmacniacz laryngofonowy

Blok filtrów antenowych i jego charakterystyka

background image

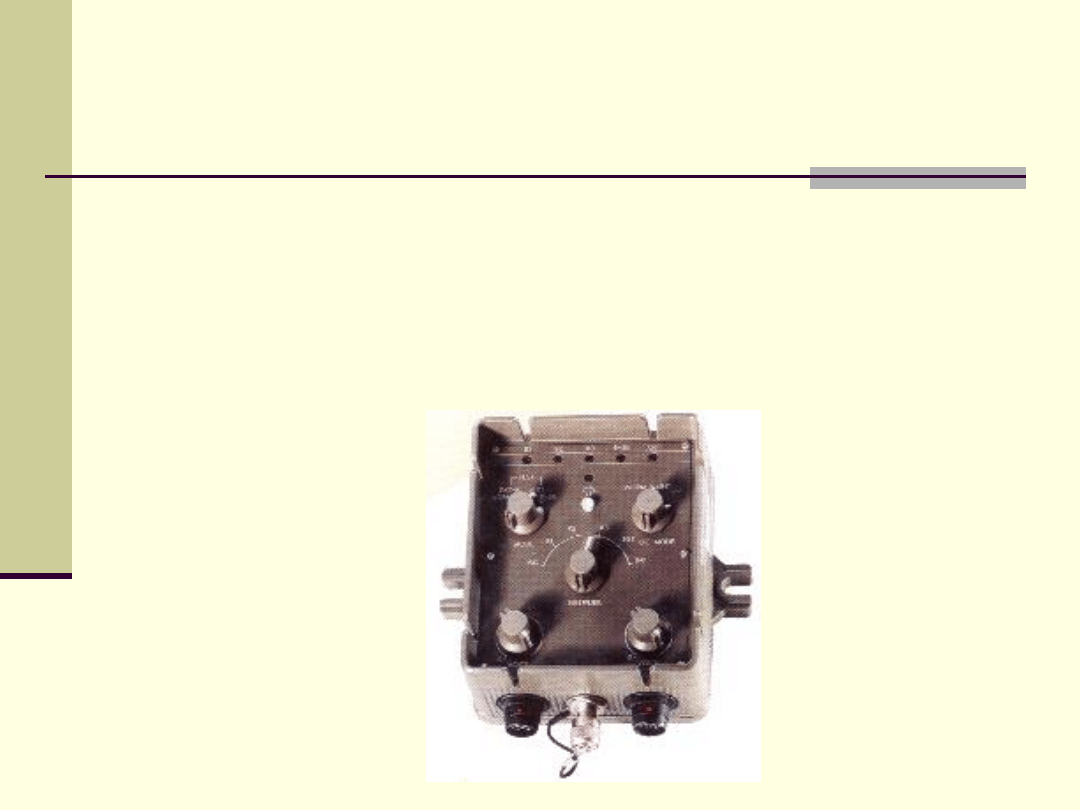

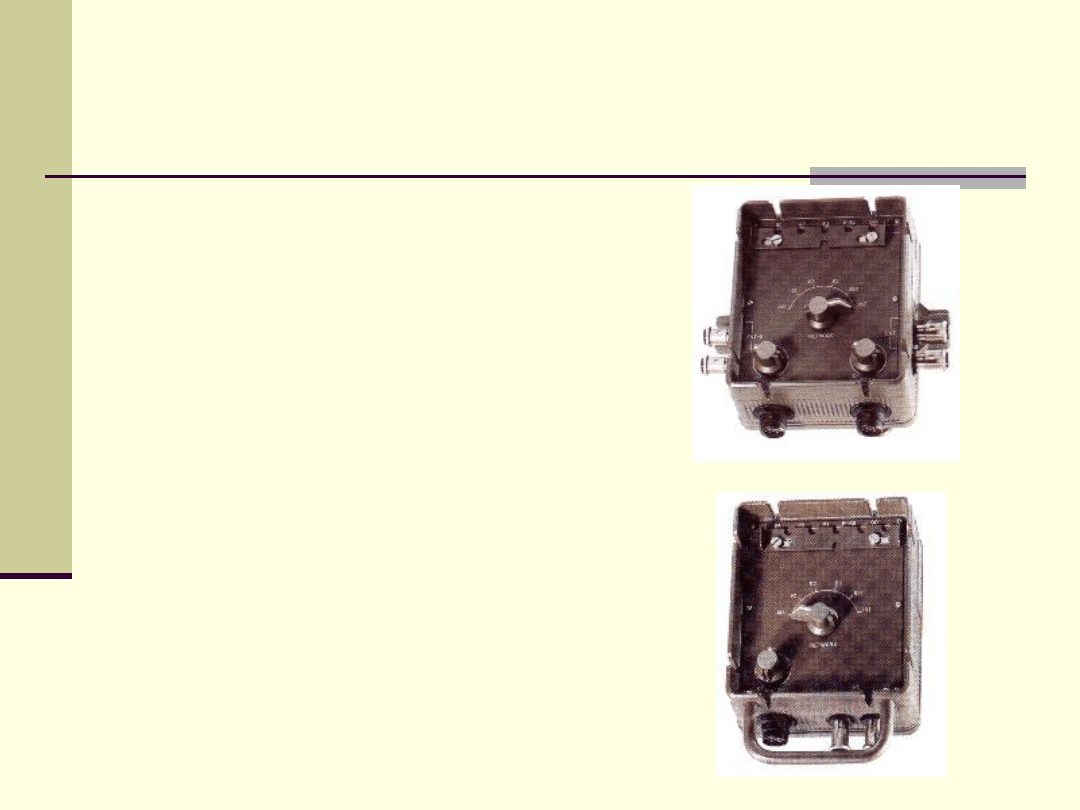

R-173 Urządzenie nadawczo-odbiorcze

background image

R-173 Urządzenie nadawczo-odbiorcze

background image

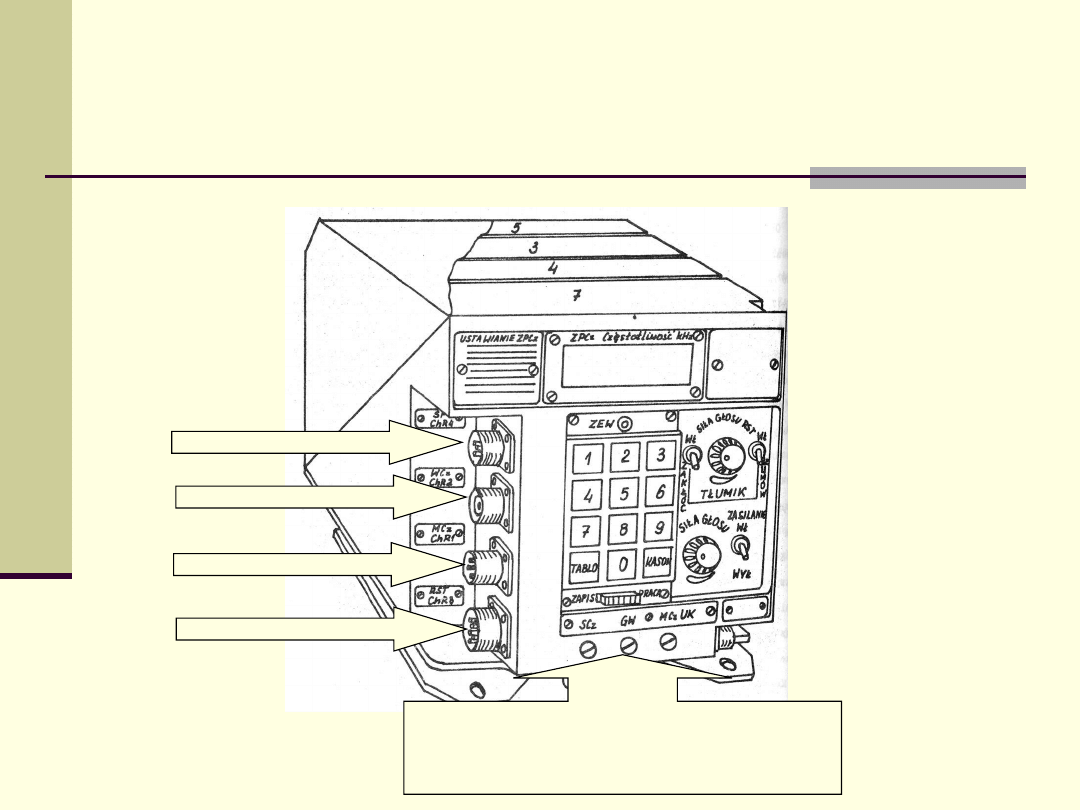

Urządzenie odbiorcze

Złącze sieci pokładowej

Złącze anteny

Złącze urządzenia rozm.

Złącze radiostacji



Zaślepki

kontroli częstotliwości syntezera

regulatora wy. m.cz.

korektora generatora wzorcowego

background image

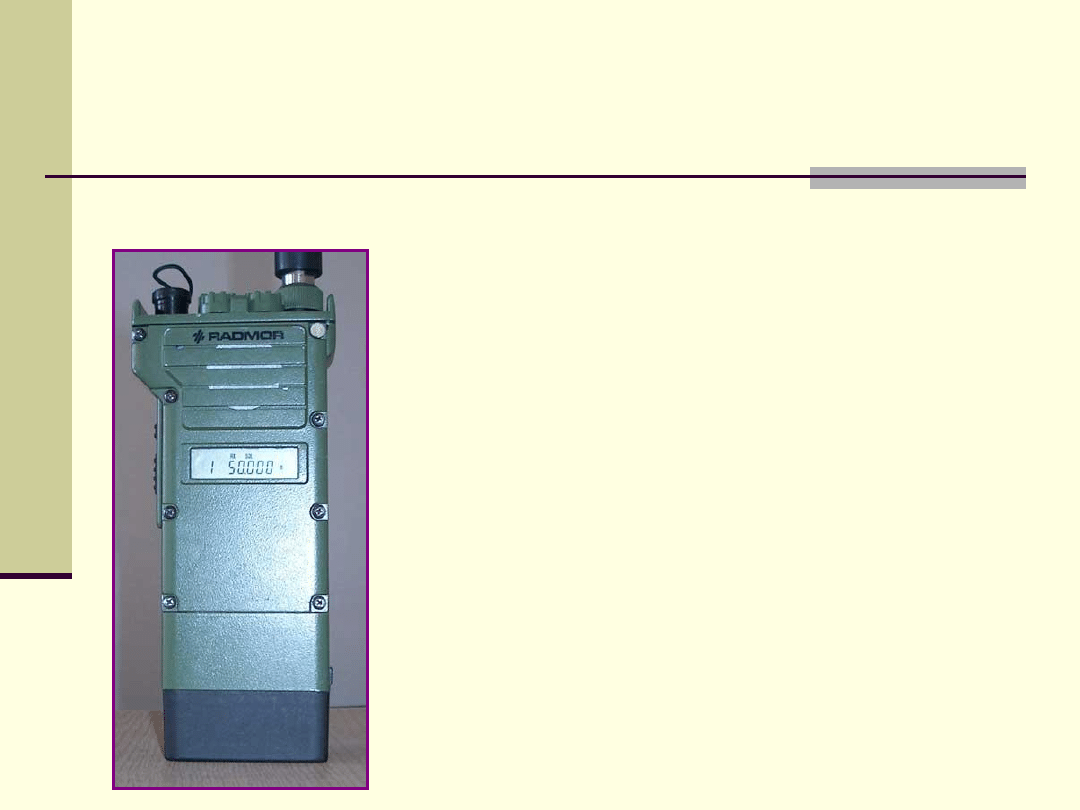

RADIOSTACJA R-3501

doręczna radiostacja UKF małej mocy

PARAMETRY:
- 30 MHz do 88 MHz
- simpleks/duosimpleks
- mocy nadajnika 3W
-

2320 kanałów (10 prog.)

- transmisja danych 16 kbit/s GMSK
- modulacja F3E, F1D
-

czułość odbiornika 0,5 uV

background image

RADIOSTACJA R-3501

TRYBY PRACY:
- analogowy
- analogowy ze skramblingiem
- cyfrowa transmisja mowy
- transmisja danych

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- zasilacz akumulatorowy
-

antena taśmowa

-

mikrotelefon nagłowny

-

futerał

- opcje - przew. wzm. mocy 0525 (50W), zestaw telef. ZT3501

background image

RADIOSTACJE PR4G

zakres częstotliwości 30 … 88 MHz

2320 kanałów (7 zaprogramowanych)

14 programowanych kluczy kryptograficznych

modulacja F3, SCR4, 8CMP (tylko RRC)

transmisja cyfrowa mowy: 800, 2400 i 4800 bit/s (z wokoderem),16 kbit/s CVSD

transmisja danych synch. 50 bit/s … 42,66 kbit/s, asynch. 50 bit/s … 38,40 kbit/s,

pakietowa 4800 bit/s z protokołem PPS lub do 19,20 kbit/s poprzez interfejs IP
(tylko RRC)

czułość odbiornika 0,5 uV

tryby pracy:

transmisja analogowa na stałej częstotliwości (AFF)

transmisja cyfrowa na stałej częstotliwości (DFF)

praca ze skaczącą częstotliwością (FH)

poszukiwanie wolnego kanału (FCS)

tryb mieszany (MIX)

tryb ortogonalny ORTO

skanowanie kanałów (SCAN)

zakres temperatur: pracy: -

40 … +70

wilgotność względna 95%

hermetyczność 1m przez 2 godziny

background image

RADIOSTACJA TRC-9200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- antena
- akumulator
-

plecak ze stelażem

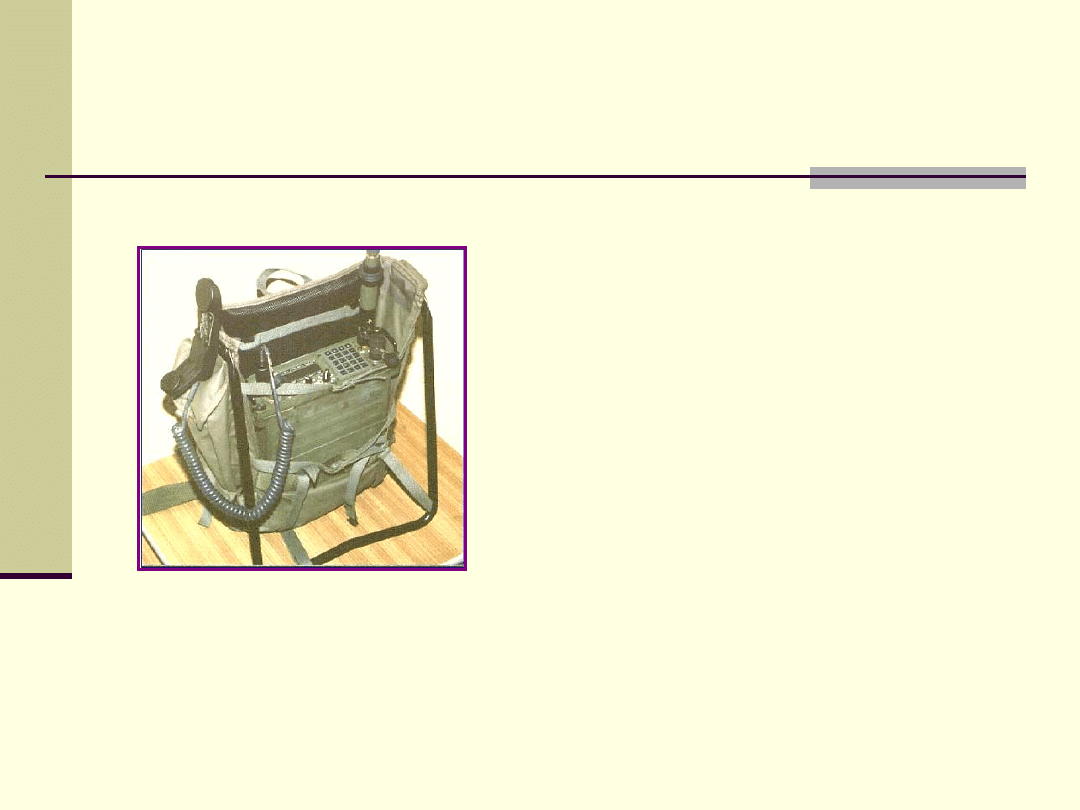

przenośna radiostacja pola walki UKF małej mocy (5W)

background image

RADIOSTACJA TRC-9200

background image

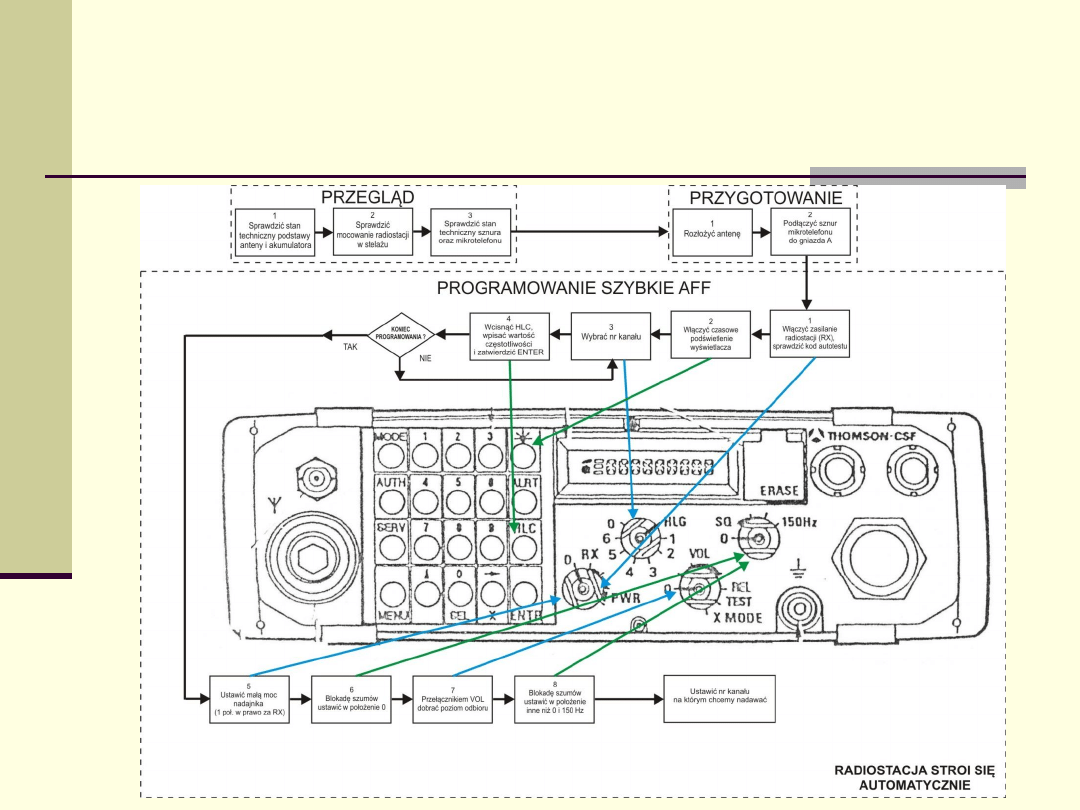

RADIOSTACJA TRC-9200

background image

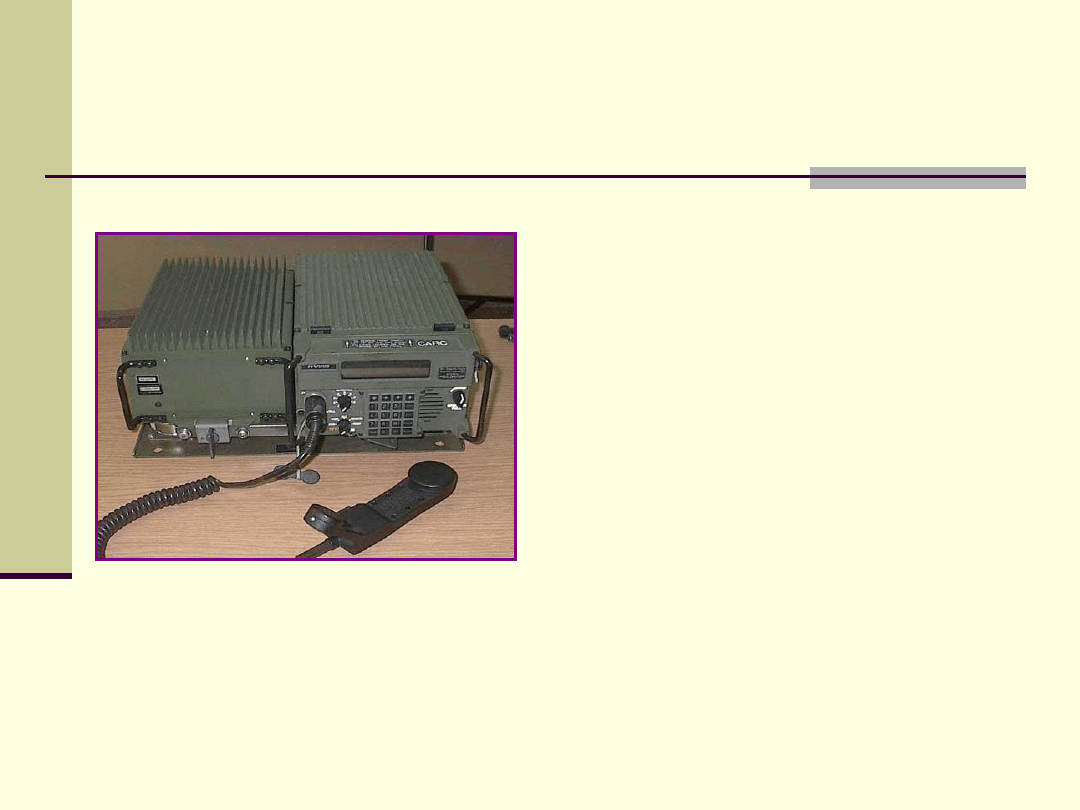

RADIOSTACJA TRC-9300

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

pokładowa radiostacja pola walki UKF (50W)

Wersje:

A (TRC-9200 + wzmacniacz mocy)
B (2 x TRC-9200 + wzmacniacz mocy)
C (2 x TRC-

9200 + wzmacniacz mocy, obie mogą pracować z mocą 50W)

background image

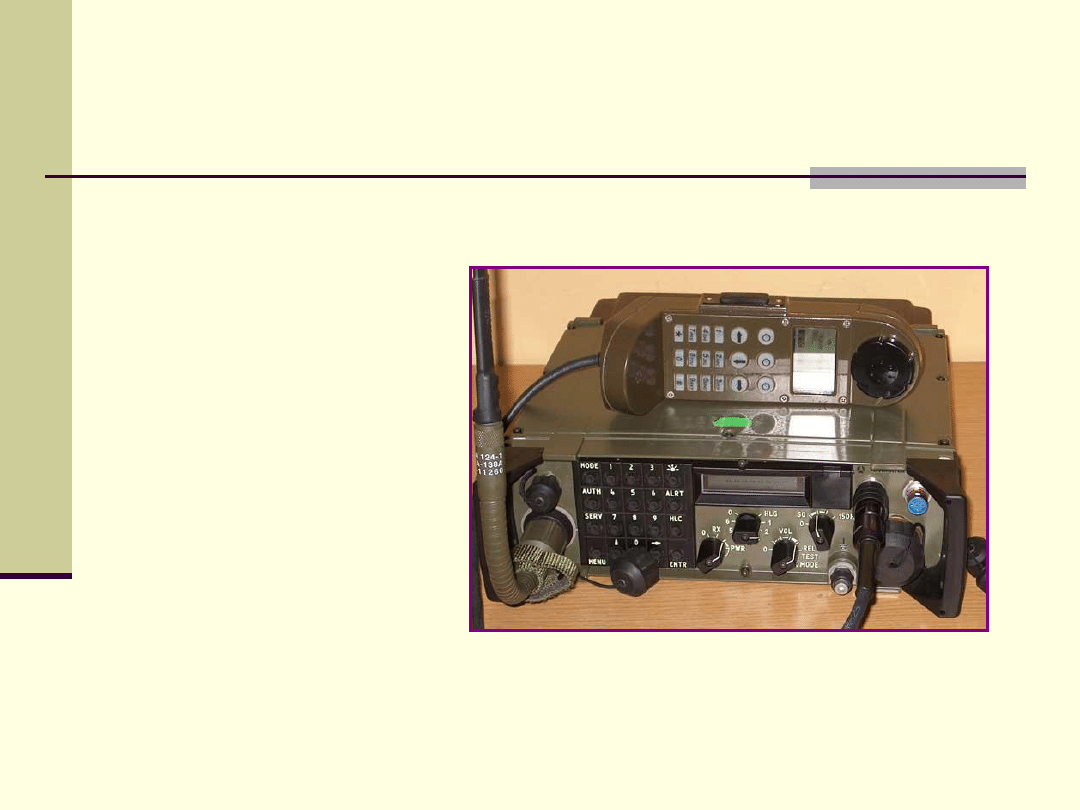

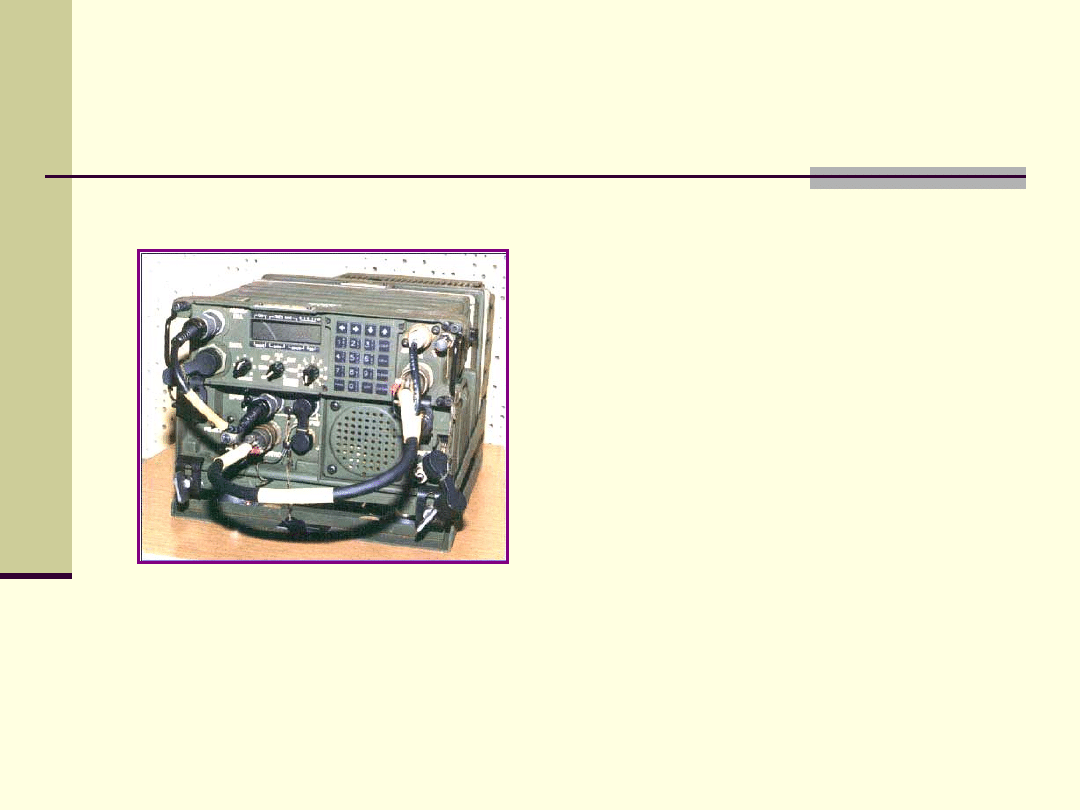

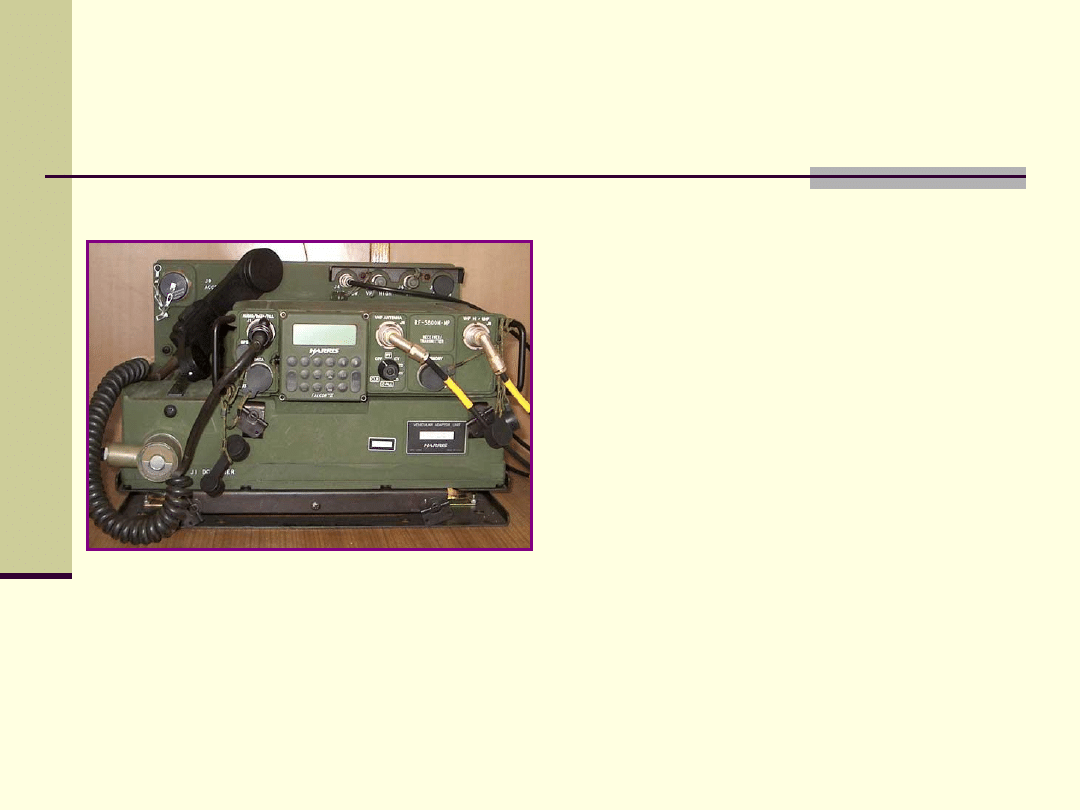

RADIOSTACJA TRC-9500

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

przewoźna radiostacja pola walki UKF (50W)

background image

RADIOSTACJA RRC-9210

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy
i danych (Multipleks) w tym
samym kanale radiowym
• wysoka jakość transmisji mowy

dzięki wbudowanemu

wokoderowi MELP
• wewnętrzny interfejs IP i odbiornik GPS

taktyczna radiostacja plecakowa UKF ECCM 10W Fastnet

background image

RADIOSTACJA RRC-9310

taktyczna radiostacja pokładowa UKF ECCM 50W Fastnet

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy
i danych (Multipleks) w tym
samym kanale radiowym
• wysoka jakość transmisji mowy

dzięki wbudowanemu

wokoderowi MELP
• wewnętrzny interfejs IP i odbiornik GPS

background image

Radiostacja R-130

(stary park analogowy)

Radiostacja R-

130 jest przeznaczona do zapewnienia łączności radiowej bez podstrajania i bez poszukiwania

sygnałów korespondenta. Zapewnia ona dwustronną łączność w ruchu jak i na postoju.

Radiostacja R-

130 jest radiostacją krótkofalową, nadawczo-odbiorczą, telefoniczno-telegraficzną, przewoźną,

simpleksową z kwarcową stabilizacją częstotliwości.
Zakres

roboczych częstotliwości od 1500 do 10990 kHz jest podzielony na 10 podzakresów, 950 ustalonych częstotliwości

z

odstępem co 10 kHz, przewidziano płynną zmianę częstotliwości.


Moc nadajnika 12

÷ 40 W.


Radiostacja zapewnia następujące rodzaje pracy:
-

odbiór i nadawanie sygnałów telefonicznych z modulacją jednowstęgową, z modulacją A3E, manipulacją amplitudy (A1A);

- nadawanie

sygnałów telegraficznych z manipulacją częstotliwości (F1A-500);

-

odbiór dyżurny

-

nadawanie sygnałów telegraficznych

z szybkością telegrafowania do 150 bodów;


background image

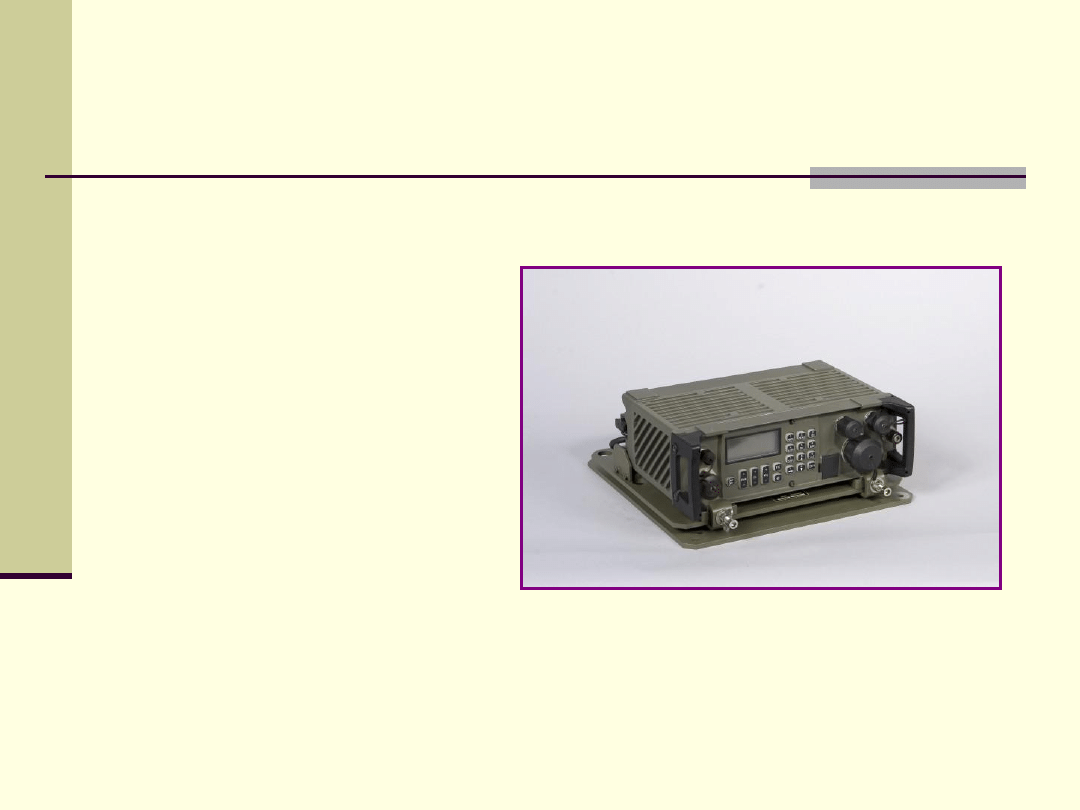

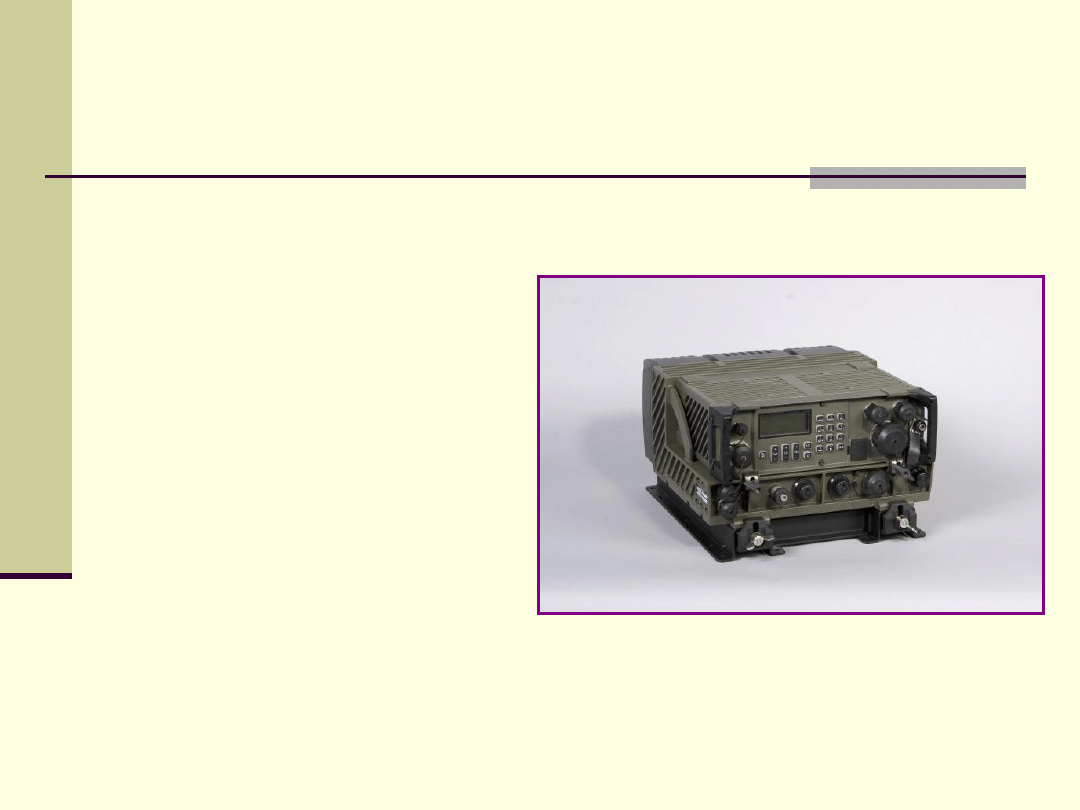

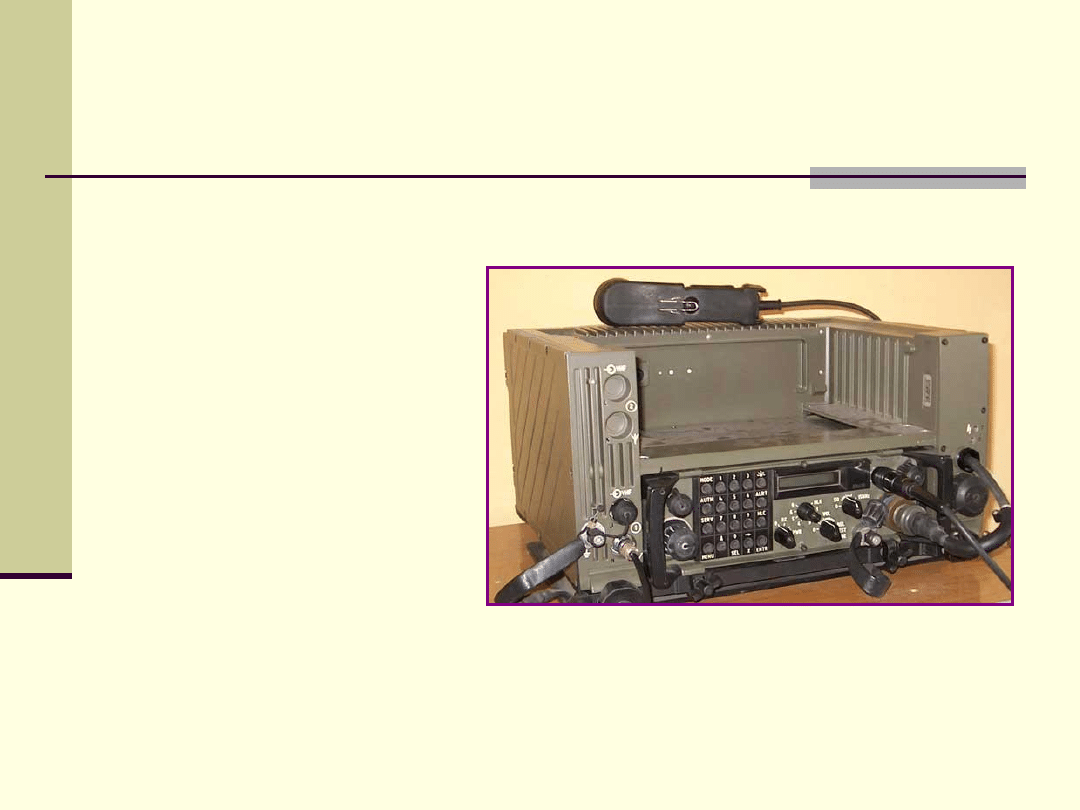

RADIOSTACJA RF-5000

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RF-5022R/T(E)C

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa)

-

podstawa montażowa

- zestaw pomocniczy z mtlf.

radiostacja KF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 29,9999 MHz
- mocy nadajnika do 10 W
- 125 lub 400 W ze wzmacniaczem
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW)

background image

RADIOSTACJA AN/PRC-138

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

- obudowa na dwa akumulatory
-

antena prętowa

- zasobnik plecakowy
- zestaw pomocniczy wraz z mikrotelefonem

uniwersalna radiostacja KF/UKF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 10 W (UKF)
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

RADIOSTACJA RF-5200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

uniwersalna radiostacja rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

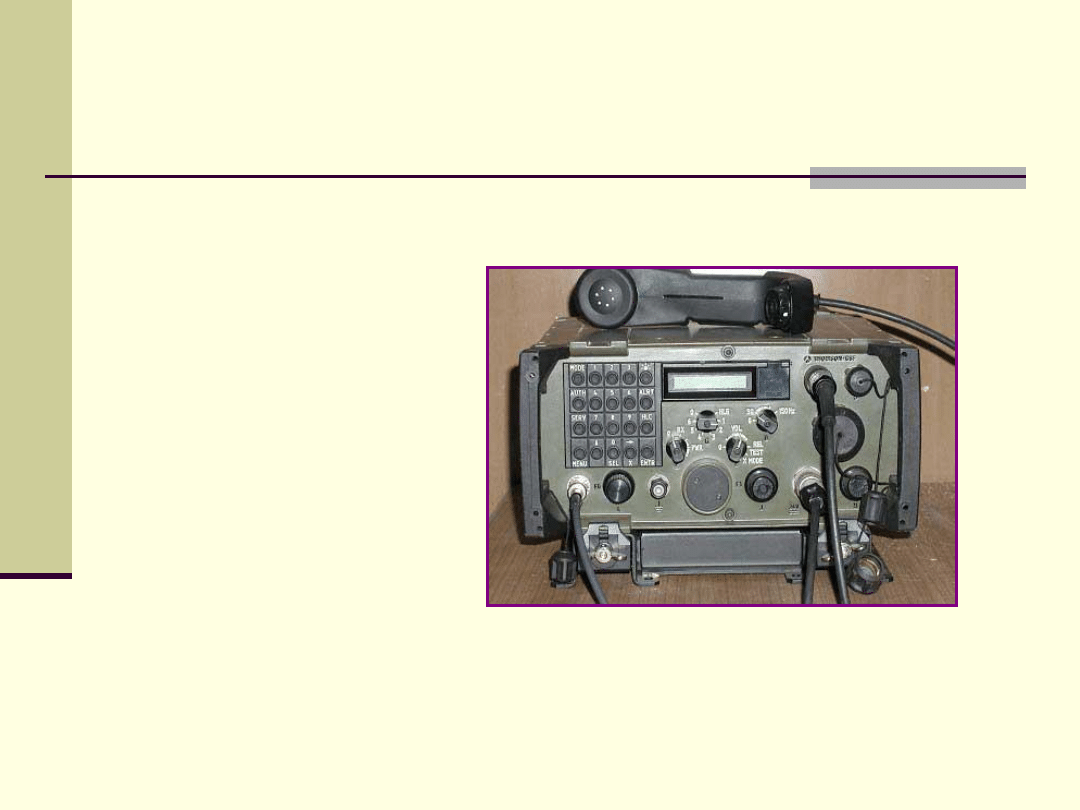

RADIOSTACJA RF-5800 M

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

przewoźna radiostacja uniwersalna rodziny FALCON II

PARAMETRY:
- 1.6 MHz do 60 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

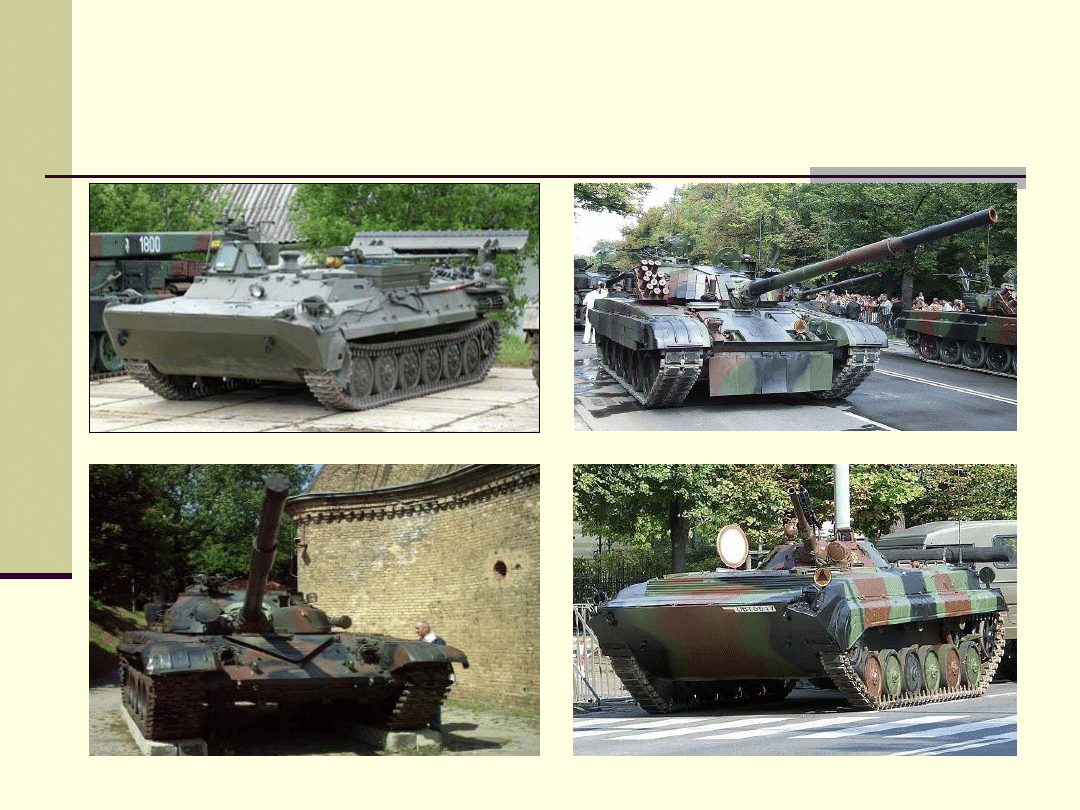

Wozy bojowe i ich wyposażenie

(stary park analogowy)

WPT Mors na MTLB

– R173

PT91 TWARDY

– R173

T-72

– R123

BWP1

– R123

background image

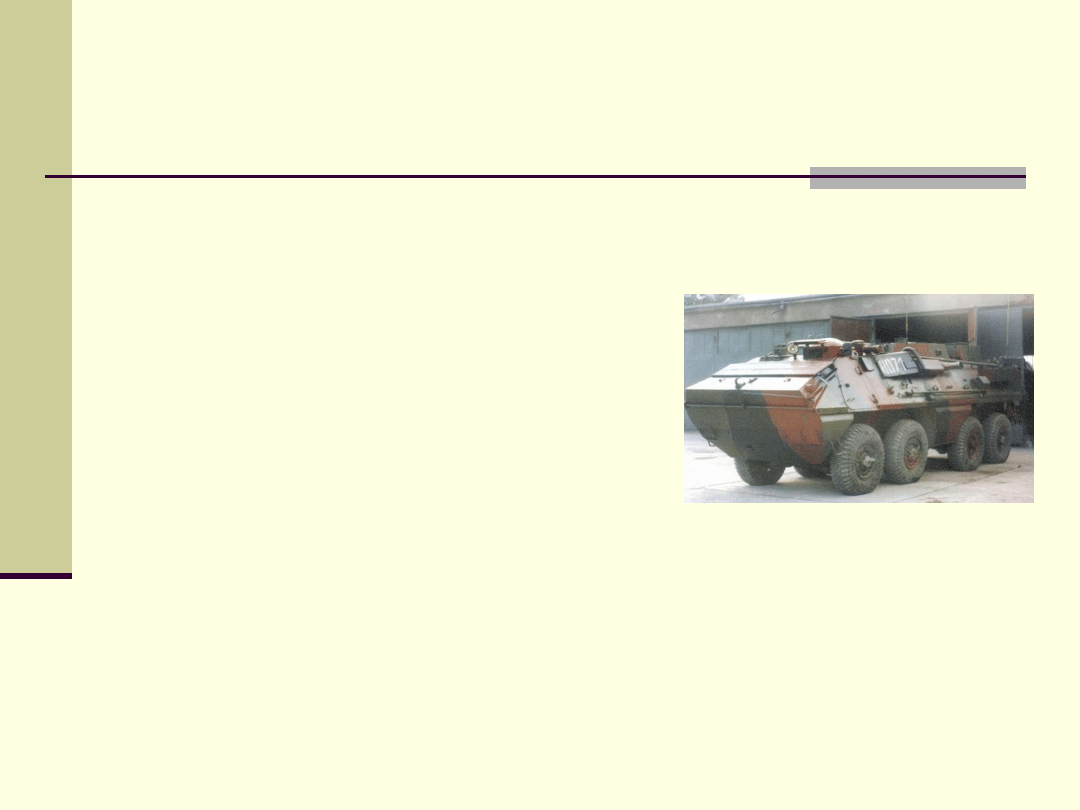

Wóz dowodzenia R-2AM

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności utajnionej

i nieutajnionej dla potrzeb dowodzenia oddzia

łami i pododdziałami artylerii i kierowania ich środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę UKF małej mocy R-107;

- Radiostacj

ę VHF R-809;

- Telefoniczne urz

ądzenie utajniające;

-

Łącznice telefoniczną ŁP-10MR;

- Polowy aparat telefoniczny;
- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Urz

ądzenie do dowodzenia i kierowania ogniem artylerii.


Zasi

ęgi łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-107 - do 5 km;
- Radiostacji R-809 - do 20 km;

background image

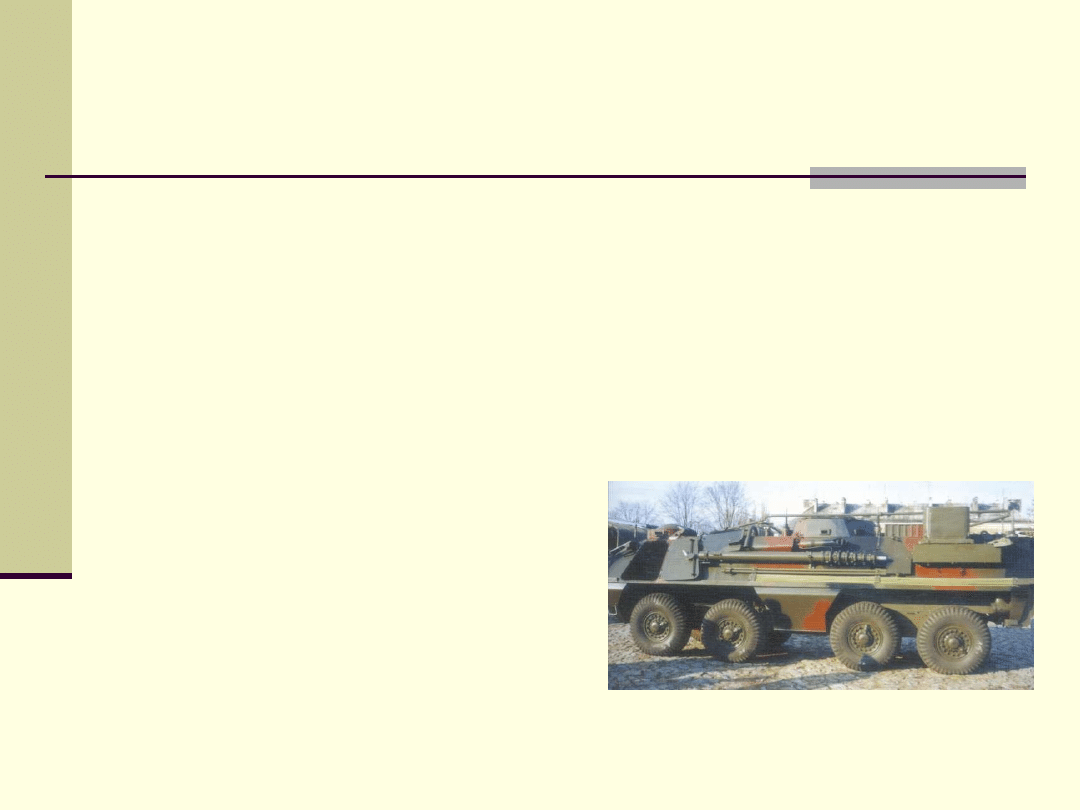

Wóz dowodzenia R-3M

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności

utajnionej i nieutajnionej dla potrzeb dowodzenia wojskami i kierowania ich

środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych sztabów oddziałów i związków taktycznych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę pokładową R-111;

- Radiotelefon K-1;
- Radiolini

ę R-405 PT-1;

- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Magnetofon;
- Urz

ądzenie zdalnego sterowania R-137/R-140.


Zasiegi

łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-111 w ruchu/na postoju - 35/60 km;
- Radiolinii R-405 PT-1 w ruchu/na postoju - 2/20 km;
- Radiotelefon K-1 w ruchu/na postoju - 12/40 km.

background image

Wóz dowodzenia ZWD-3
(zautomatyzowany)

• Radiostacja KF (opcja),

• Radiostacje UKF,

• Łącznico-krotnica,

• Urządzenia komputerowe,

• Urządzenia łączności wewnętrznej,

• Inne urządzenia

• aparaty telefoniczne,

• łącza optyczne,

• zasilające, itp.

background image

Wóz dowodzenia
(zautomatyzowany)

Wóz dowodzenia przeznaczony jest do zapewnienia
zautomatyzowanych miejsc pracy dowódcy i współpracującego
z nim zespołu osób funkcyjnych. Zapewnia wymianę danych
i informacji fonicznej w relacjach systemu dowodzenia
i współdziałaniu w ruchu i na postoju.

background image

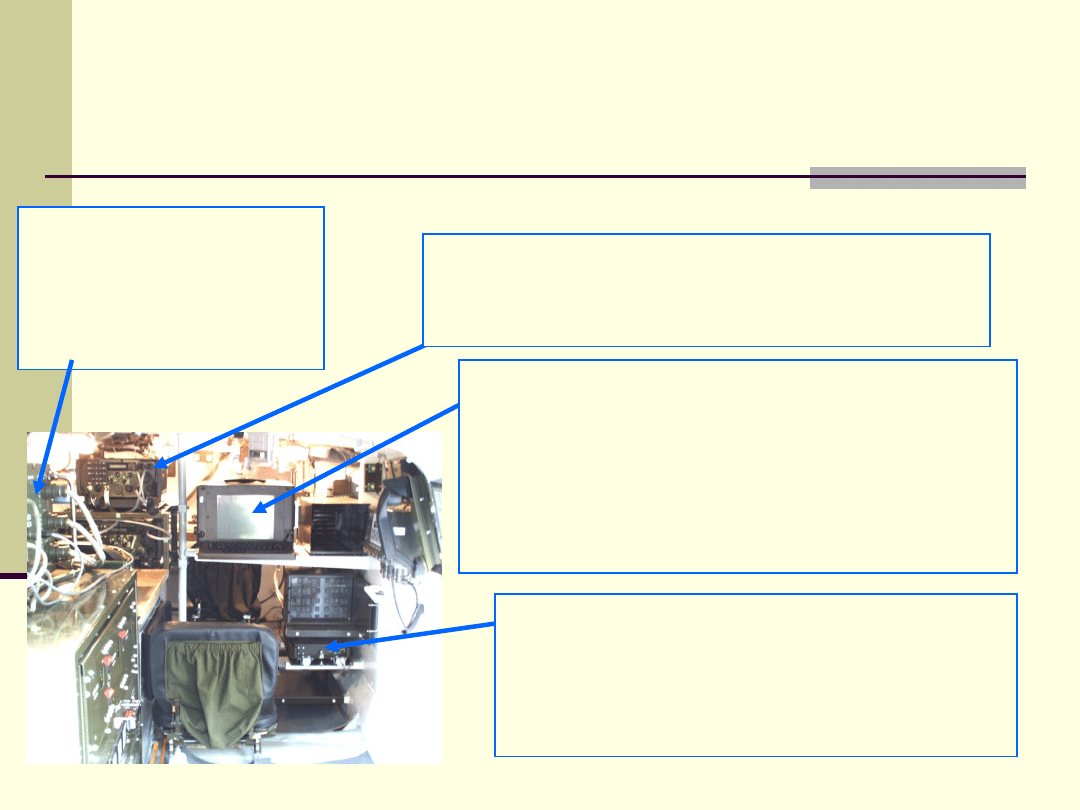

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Serwer Komunikacyjny

- automatycznie steruje i zarządza

wszystkimi mediami łączności ZWD, zawiera
oprogramowanie routera, które realizuje zautomatyzowaną
marszrutyzację pakietów wiadomości pomiędzy wszystkimi
mediami, jest jednocześnie zautomatyzowanym miejscem
pracy operatora łączności (dowódcy) ZWD,

umożliwia

dowiązanie do ZSyD ZAUTOMATYZOWANYCH
MIEJSC PRACY OSÓB FUNKCYJNYCH

Środki łączności radiowej UKF (PR4G) i KF

- realizacja

relacji informacyjnych w sieciach radiowych dowodzenia,
współdziałania i logistyki, dla ZSŁ stanowią jedno z
najważniejszych mediów łączności w warunkach mobilności

Środki łączności przewodowej
STORCZYK 94

- realizują

dostęp ZSyD do systemu
łączności radioliniowo -
przewodowej oraz wtórnej sieci
pakietowej na bazie WP - 40

Blok Sprzężenia Radiowego UKF

- realizuje funkcje

podsystemu JRS - dostarcza usługi łączności fonicznej z
abonentami SŁR-P przy pracy ZWD w ruchu, realizuje
wymianę informacji dokumentalnej pomiędzy
elementami systemu łączności znajdującymi się w
ruchu i na postoju

background image

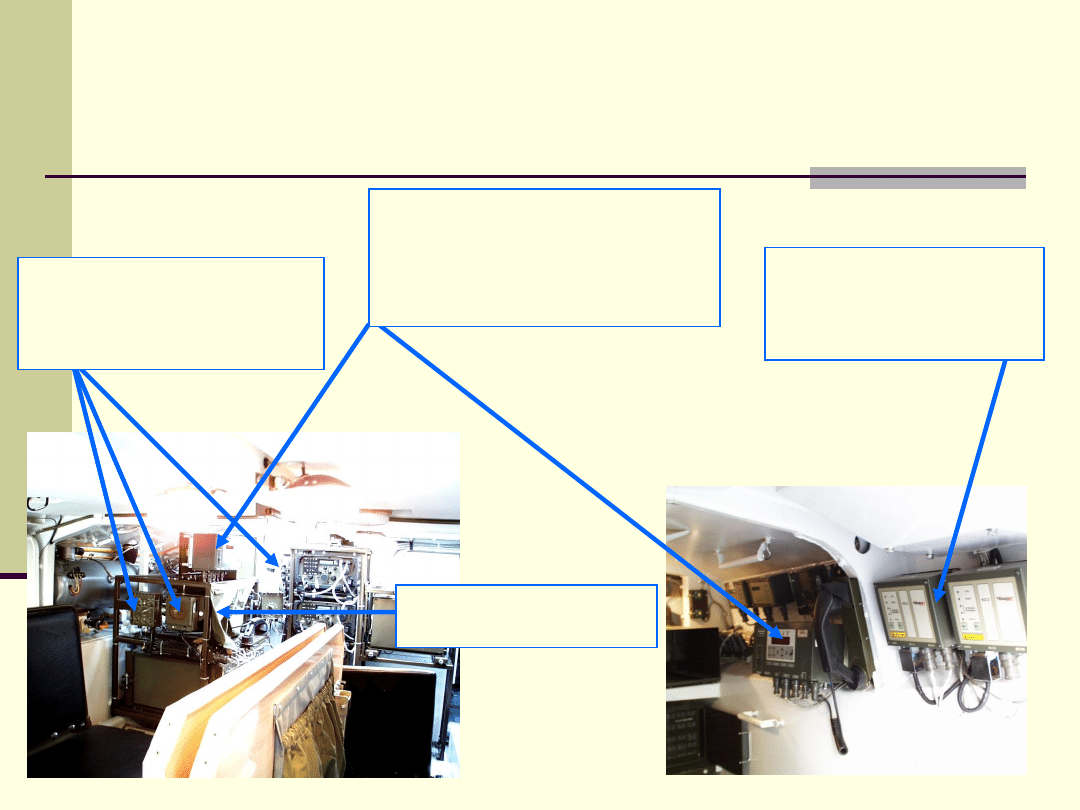

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach
radiowych oraz wynosu z wozu
dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-
P STORCZYk 94 oraz dowiązania
stykiem grupowym do KD/2 AT w
standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

KO2x2 -

realizacja dwóch

traktów grupowych SŁR-P
poprzez łącza optyczne do
AT STORCZYK - 94

background image

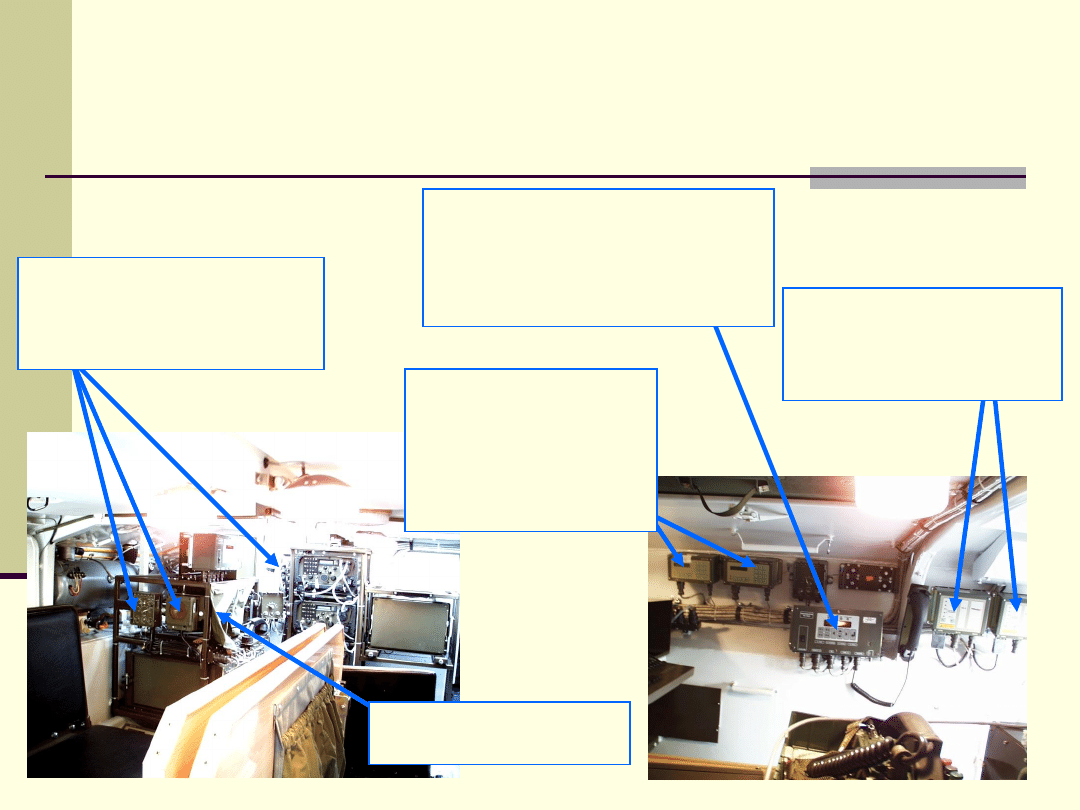

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach

radiowych oraz wynosu z wozu

dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-

P STORCZYk 94 oraz dowiązania

stykiem grupowym do KD/2 AT w

standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

MK16 -

realizują

podstawowy rodzaj

dowiązania SK do SŁR-P

oraz WSP na WP-40, a

także do łączności z

abonentami ZSyD

KO2(x2) -

realizacja dwóch

traktów grupowych SŁR-P

poprzez łącza optyczne do

AT STORCZYK - 94

background image

Urządzenia wspomagające pracę radiostacji

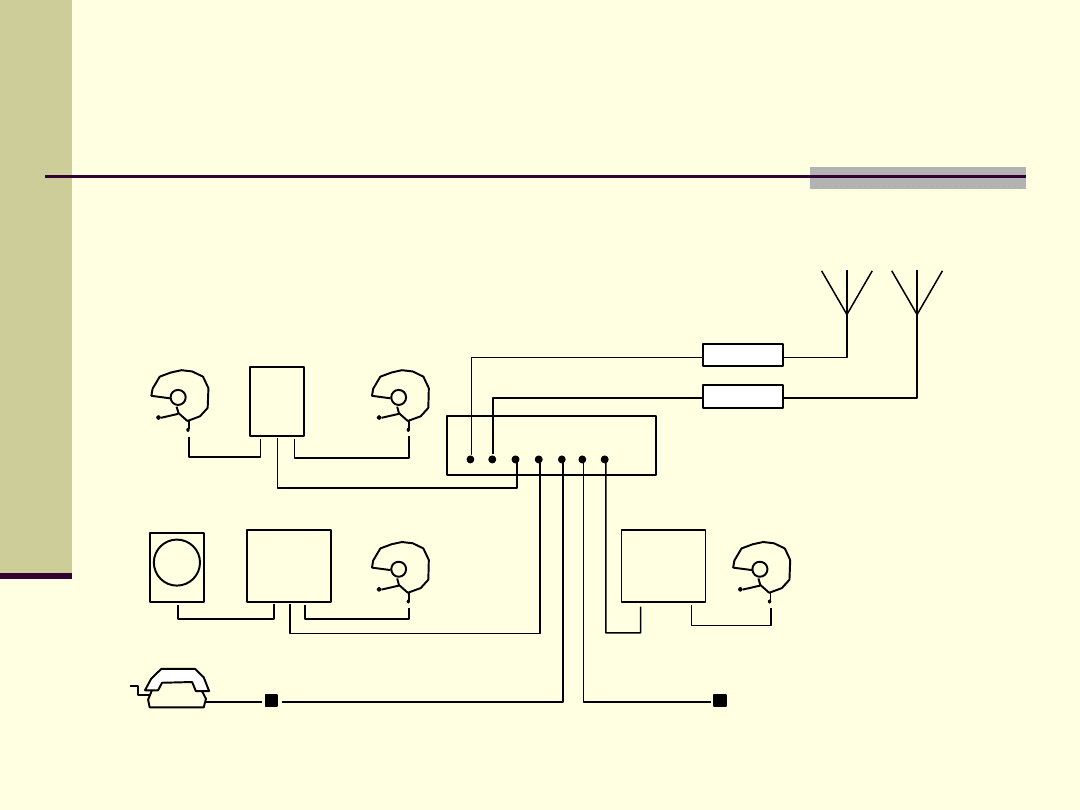

System interkomu cyfrowego – SOTAS – schemat funkcjonalny

SOTAS

jest nowej generacji systemem zapewniającym na środkach ruchomych łączność

między członkami załogi.

CENTRALNE URZĄDZENIE

PRZEŁĄCZAJĄCE

ARTYLERZYSTA

TERMINAL WYJŚCIOWY

ZEWNĘTRZNE SYGNAŁY

ALARMOWE

KIEROWCA

URZĄDZENIE

ZAŁOGI

TELEFON

POLOWY

URZĄDZENIE

GŁOŚNOMÓWIĄCE

Z-CA DOWÓDCY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

DOWÓDCA

RDST B

RDST A

URZĄDZENIE

ZAŁOGI

background image

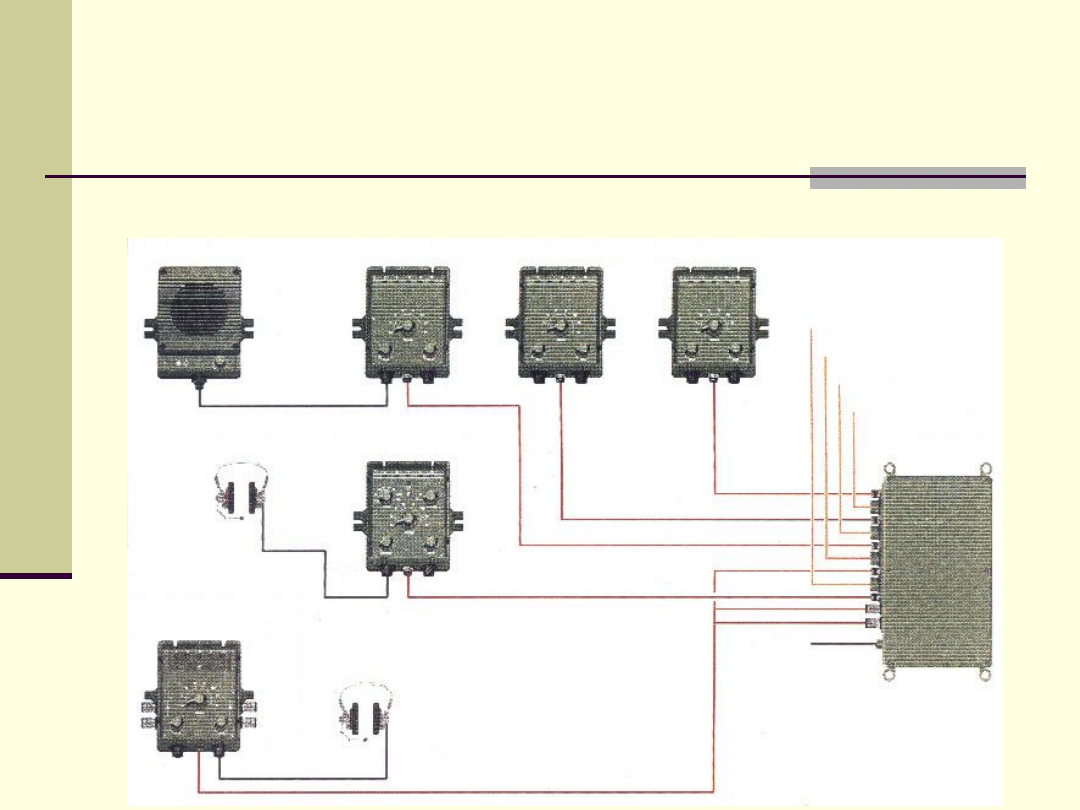

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – schemat połączeń

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

GŁOŚNOMÓWIĄCE

24V DC

TX/RX1

TX/RX2

TX/RX4

TX/RX3

CENTRALNE

URZĄDZENIE

PRZEŁĄCZAJĄCE

URZĄDZENIE

STEROWANIA

ZEWNĘTRZNEGO

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

Jest głównym, sterowanym mikroprocesorowo elementem systemu i zawiera
do 10 wymiennych interfejsów. Wyróżnia się 6 głównych typów tych interfejsów
umożliwiających połączenie z:

-

urządzeniem sterującym dowódcy,

-

urządzeniami załogi (do 4),

-

urządzeniem zdalnego sterowania,

-

aparatem polowym/ linią zewnętrzną,

-

radiostacjami pokładowymi (do 4),

-

urządzeniem alarmowym wozu.

CUP zapewnia zasilanie urządzeniom SOTAS i jest zabezpieczone przed
przepięciami i nieprawidłową polaryzacją zasilania.
Przy użyciu interfejsu linii zewnętrznej CUP umożliwia realizację
między-pojazdowej rozmowy konferencyjnej

background image

Urządzenia wspomagające pracę radiostacji

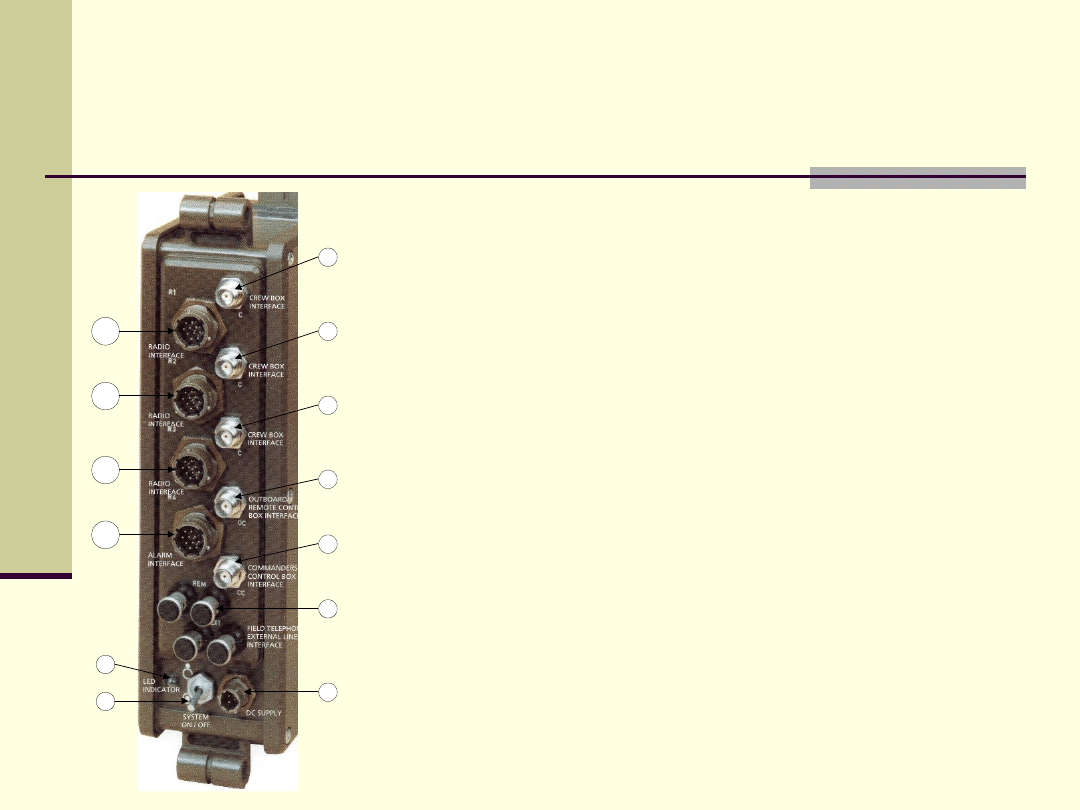

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

3

4

5

6

7

8

9

10

2

1

11

12

13

1...3 -

złącza do podłączenia urządzeń załogi,

4 -

złącze do podłączenia urządzenia sterowania zewnętrznego

lub urządzenia zdalnego sterowania,

5 -

złącza do podłączenia urządzenia sterującego dowódcy,

6 -

zaciski telefoniczne i linii zewnętrznej,

7 - gniazdo zasilania,
8 -

włącznik systemu,

9 -

wskaźnik aktywności systemu,

10 -

złącze alarmów pokładowych,

11…13 - gniazda do podłączenia radiostacji.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – urządzenie członków załogi

Umożliwia 1 lub 2 członkom załogi dostęp do dowolnej radiostacji lub innego
urządzenia podłączonego do CUP. Urządzenie ma dwa oddzielne potencjometry
siły głosu, przełącznik sieci i wyłącznik systemu przełączania głosem.
Na płycie czołowej znajduje się też zespół diod LED sygnalizujących stan
sieci i wynik testu BITE. Poszczególne pozycje przełącznika sieci oznaczają:
ALL - wszystkie sieci -

podsłuch, ew. nadawanie z wykorzystaniem radiostacji nr 1,

R1…3 - wybrana radiostacja - wykorzystuje się radiostację o wybranym numerze,

możliwość wykorzystania interkomu,

EXT -

linia zewnętrzna,

INT - interkom -

wykorzystuje się tylko interkom (konferencja).


Poszczególne diody LED sygnalizują:
GO -

świecenie oznacza pracę,

R1-R3 -

świecenie oznacza odbiór, miganie oznacza nadawania,

R-SIL -

świecenie oznacza włączenie a brak świecenia

wyłączenie ciszy radiowej, miganie oznacza dzwonienie.



Wszystkie diody są wykorzystywane przez układ BITE przy włączeniu zasilania.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – urządzenie sterujące dowódcy

Urządzenie jest podobne do Urządzenia Członka Załogi.
Dodatkowo zapewniono możliwość zarządzenia ciszy radiowej, zablokowania zewnętrznego
dostępu do radiostacji pokładowych i zarządzanie linią zewnętrzną.
Jest możliwość dokonania transferu informacji między dwoma wybranymi radiostacjami,
praca dupleksowa z wykorzystaniem radiostacji R1 i R2, możliwość podłączenia terminala
przez złącze V24/V28. Jeśli ww. dodatkowe właściwości nie są wymagane, USD może
być zastąpione przez UCZ.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS
- urządzenie sterowania zewnętrznego, urządzenie zdalnego sterowania

USZ posiada właściwości wymienione
dla UCZ umożliwiając zewnętrznym
użytkownikom dostęp przewodowy
do radiostacji pokładowych,
interkomu czy linii zewnętrznych.

Umożliwia podłączenie się
przy wykorzystaniu kabla polowego
do CUP i wykorzystywanie urządzeń
pokładowych z odległości
max. 100m (kabel D10/W/D1/TT).

background image

Urządzenia wspomagające pracę radiostacji

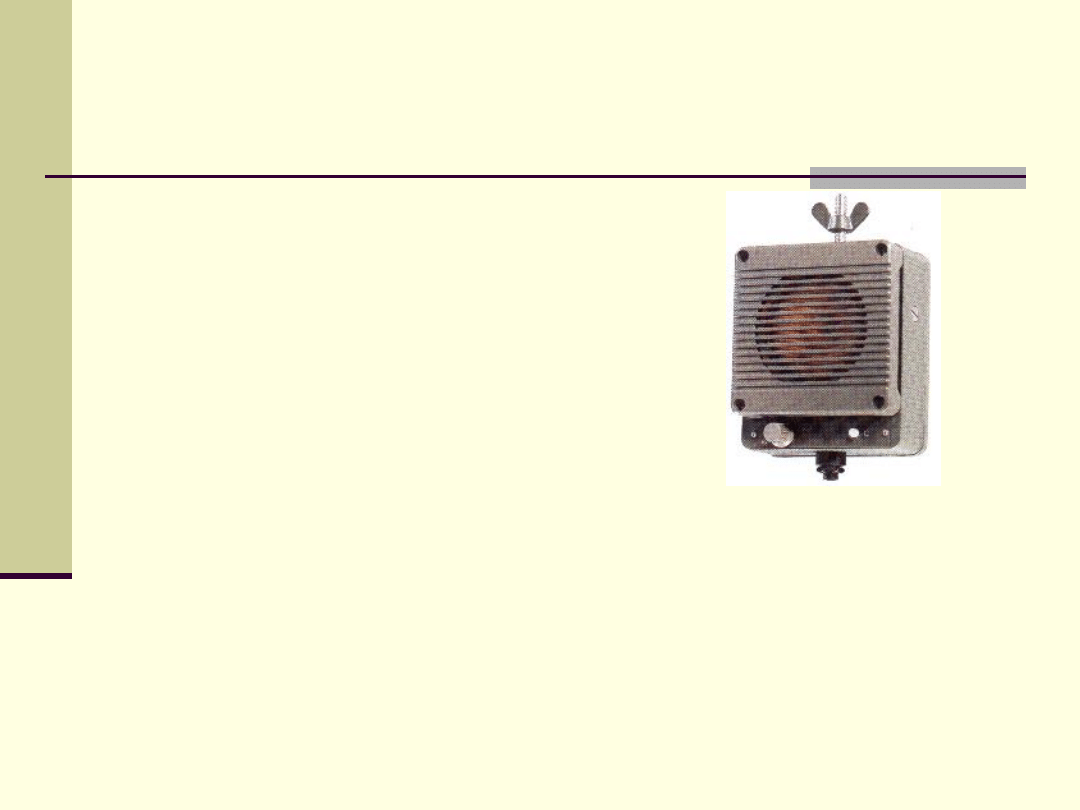

System interkomu cyfrowego – SOTAS
- urządzenie głośnomówiące, interfejs alarmów

Zapewnia możliwość prowadzenia
rozmowy dwukierunkowej. Zasilane jest
z systemu SOTAS i połączone ze wszystkimi
jego elementami funkcjonalnymi.
Dostęp do poszczególnych urządzeń
jest realizowany przy wykorzystaniu
przełącznika obwodów

Interfejs alarmów w CUP umożliwia wprowadzanie alarmów słyszalnych
w interkomie. Urządzenie akceptuje istniejące alarmy w zakresie słyszalnym
lub generuje własne sygnały w odpowiedzi na zmianę stanu przełączanych wejść.
Istnieje możliwość wykorzystania urządzeń syntezy mowy do przekazywania
alarmów mówionych.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS - parametry

połączenia przewodem koncentrycznym sygnał
- zmodyfikowana DPSK,
-

głos - 64kb/s PCM, dupleks,

- sterowanie - 2x8kb/s, dupleks,

poziom:

1Vpp

interfejs załogi

sygnał:

- 300-3400Hz,

poziomy: - mikrofon - 2-40mVrms na 150om,

-

słuchawka - 0-25mW na 500om,

-

głośnik - 0,5Vrms na 50kom

interfejs zewnętrzny/kablowy:

sygnał:

- 300-3400Hz,

poziom:

- 0,5Vrms na 600om

sygnał dzwonienia

wejście:

- 16Vrms (15-60Hz)

wyjście:

- 110Vpp (31Hz), 20mA

zabezpieczenia

EMC - zgodnie z MIL-STD-461C

EMP - zgodnie z STANAG 4145 AEP 4


MTBF - zgodnie z MIL-HDBK 217 tj. >4000 godz. dla konfiguracji maksymalnej
i >6500 godz. dla konfiguracji typowej,
Zasilanie - 17 -

32V, średnie zużycie energii - 15W,

Temperatura pracy

– 40 … +65C


Wyszukiwarka

Podobne podstrony:
N2014 2014 2015 Z SD1S1 W4 Charakterystyka radiostacji pola walki i wozów bojowych
W4 Charakterystyka radiostacji pola walki i wozów bojowych
Podręcznik Radiostacje pola walki
Obserwacja pola walki - konspekt, Konspekty, SZKOLENIE TAKTYCZNE
Ewakuacja rannych z pola walki 2
Zasady pola walki
stres pola walki
psychopatologia pola walki
Psychopatologia współczesnego pola walki
uraz pola walki dzuma
Jan Kancewicz, Żanna Kormanowa (1900 1988), Z Pola Walki 32 (1989), nr 23, s 200 205
Psychologia pola walki 2
prowadzenie obserwacji pola walki 2
Ewakuacja rannych z pola walki 2
STRES POLA WALKI
charakterystyka i sposób walki z cellulitem

więcej podobnych podstron
