Obsługa i naprawa Audi (152)

17-

2V

W

r----.    9

8

.12

20

⁷    24

25

26

16

28

Rys. 2.212. CZĘŚCI UKŁADU WTRYSKOWEGO K-JETRONIC

1 - króciec wlotu powietrza, 2 - zaślepka, 3 - przepływomierz, 4 - czujnik wskaźnika zużycia paliwa,

5 - śruba 3,5 N • m, 6 - uszczelka, 7 - śruba 10 N m, 8 - wspornik wtryskiwacza,

9 - przewód paliwa z rozdzielacza paliwa, 10 - wtryskiwacz rozruchowy, 11 - wtyczka,

12 - śruba 20 N m, 13 - wtryskiwacz, 14 - pierścień uszczelniający „o-ring", 15 - pierścień sprężysty,

16 - dysza wtryskiwacza, 17 - część górna filtru powietrza, 18 - pokrywa filtru powietrza,

19 - wkład filtrujący, 20 - króciec ssący powietrza, 21 - część dolna filtru powietrza,

22 - termostat powietrza zasysanego, 23 - przewód do kolektora wydechowego (jeżeli jest zamontowany), 24 - zawór powietrza dodatkowego, 25 - śruba, 26 - czujnik temperatury układu chłodzenia wtryskiwaczy, 27 - kolektor ssący, 28 - uszczelka

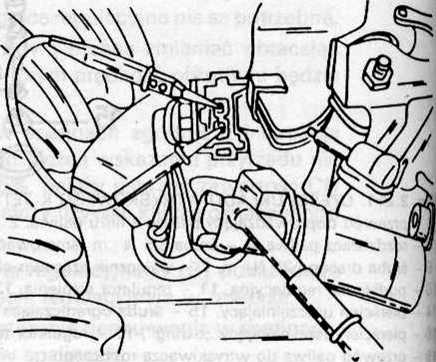

Rys. 2.213. SPRAWDZANIE PODŁĄCZENIA REGULATORA TERMICZNEGO ZA POMOCĄ LAMPY KONTROLNEJ

172
