Obsługa i naprawa Audi (157)

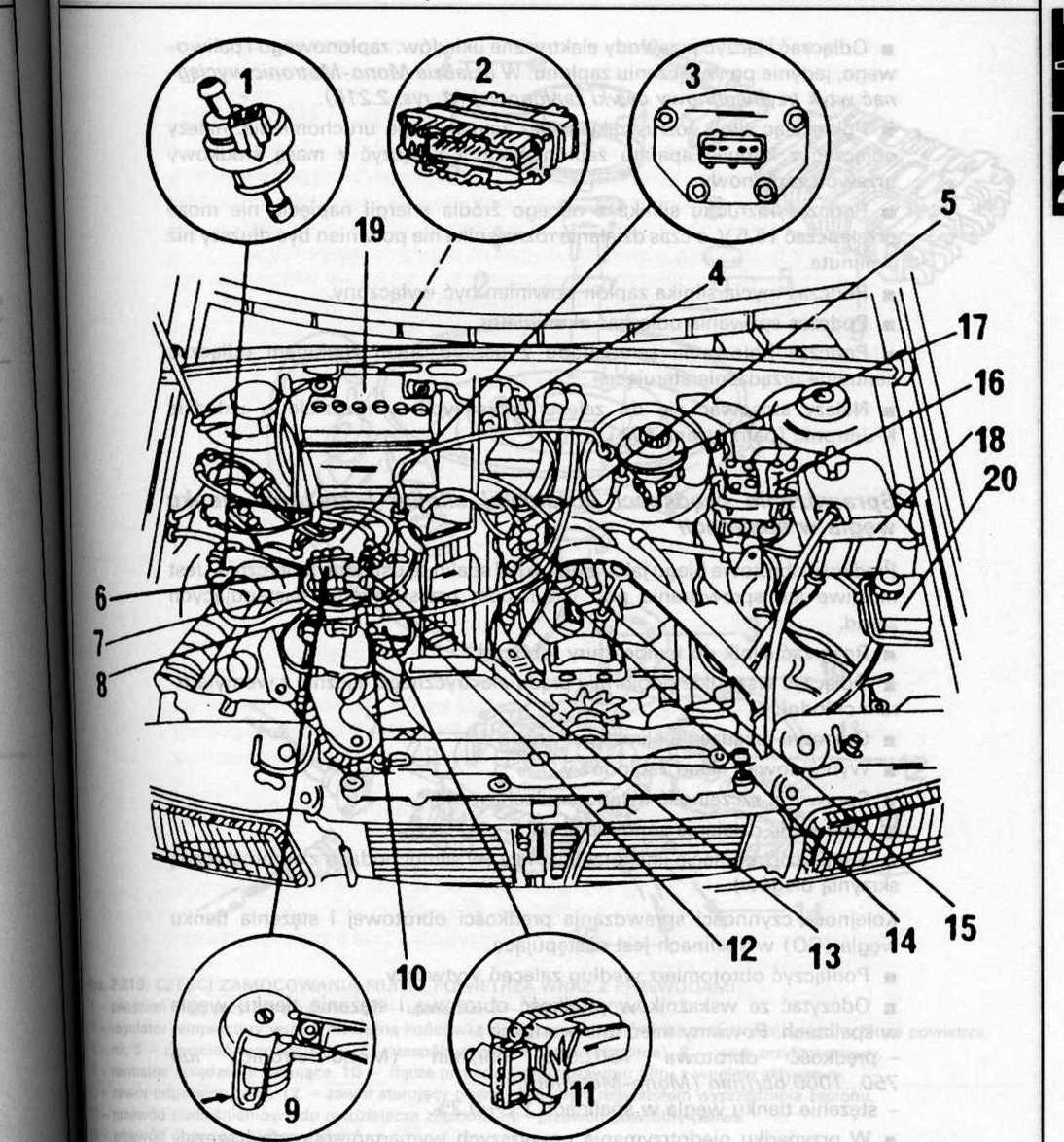

(1.2.218. ROZMIESZCZENIE PODSTAWOWYCH ELEMENTÓW UKŁADU WTRYSKOWEGO MONO-MOTRONIC •elektrozawór filtra z węglem aktywnym, 2 - centralne urządzenie sterujące, 3 - czujnik położenia przepustnicy, Ił-cewka zapłonowa, 5 - rozdzielacz zapłonu z czujnikiem Halla, 6 - złącze sondy lambda z podgrzewaczem,
7 - sonda lambda i jej podgrzewacz, 8 - podgrzewacz kolektora ssącego,
0-wtryskiwacz i czujnik temperatury zasysanego powietrza,
id-złącze nastawnika przepustnicy, 11 - powiększenie elementu (10),
M- złącze wtryskiwacza i czujnika temperatury zasysanego powietrza,
I3-regulator ciśnienia paliwa, 14 - czujnik temperatury płynu chłodzącego,
IB- czujnik wskaźnika temperatury płynu i czujnik lampki kontrolnej temperatury,
|-urządzenie sterujące ABS, 17 - serwo hamulców, 18 - zbiornik wyrównawczy układu chłodzenia,
B-akumulator, 20 - zbiornik płynu układu wspomagania
