Obsługa i naprawa Audi (261)

286

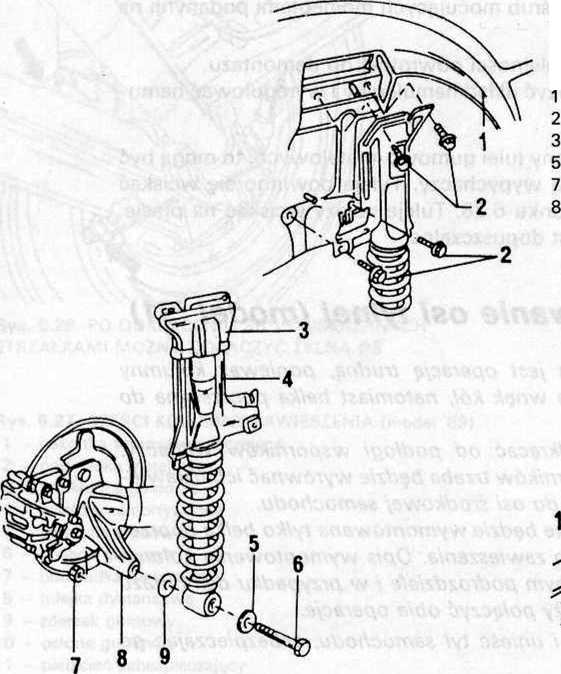

Rys. 6.30. ELEMENTY MOCOWANIA KOLUMNY TYLNEGO ZAWIESZENIA (model '91)

Na górze pokazano śruby po zdjęciu osłony. Podkładka (9) nie występuje we wszystkich wersjach

-    wnęka koła,

-    śruba specjalna z podkładką 55 N

-    osłona, 4 - kolumna zawieszenia,

-    podkładka, 6 - śruba 240 N ■ m,

-    nakrętka (zawsze do wymiany),

-    oś tylna, 9 - podkładka

m,

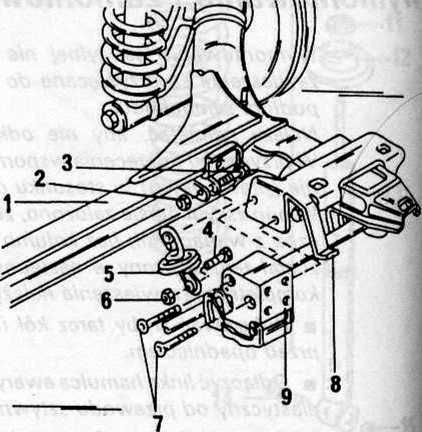

Rys. 6.31. ELEMENTY MOCOWANIA KOREKTORA HAMOWANIA

1 - oś tylna, 2 - nakrętka 20 N m, 3, 4 - śruba,

5    - sprężyna o różnym napięciu w zależności od wersji

zawieszenia,

6    - nakrętka 20 N m,

7    - śruba z łbem wpuszczanym,

8    - wspornik przykręcony do podłogi,

9    - korektor hamowania przykręcony do wspornika (8)

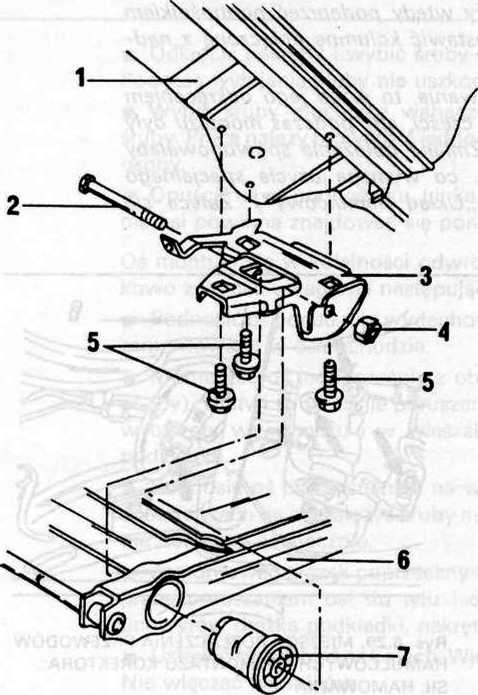

Rys. 6.32. ELEMENTY MOCOWANIA WAHACZY DO PODWOZIA

-    podłoga, 2 - śruba mocująca,

-    wspornik,

-    nakrętka samozabezpieczająca 80 N m +90;

-    śruba specjalna 150 N m,

-    wahacz zintegrowany z belką poprzeczną,

-    tuleja metalowo-gumowa
