^-27

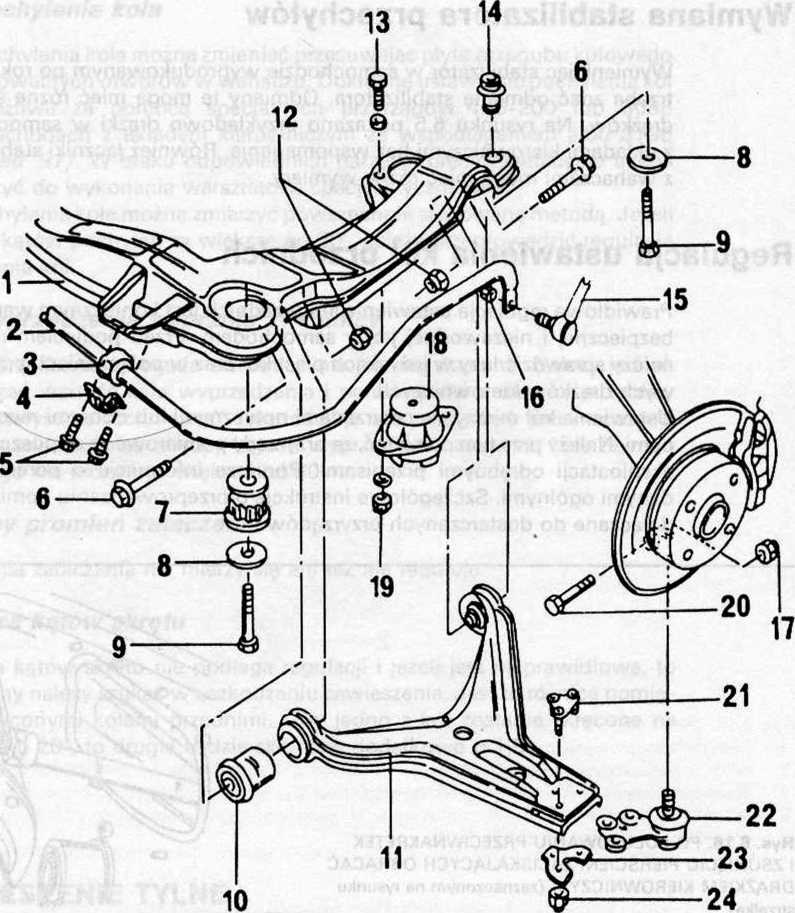

Rys. 6.14. WAHACZ POPRZECZNY I STABILIZATOR SAMOCHODU Z ZAWIESZENIEM NOWEGO TYPU 1 - rama pomocnicza, 2 - drążek stabilizatora. 3 - tulejka drążka, 4 - obejma, 5 - śruba 35 N m, 6 - śruba z podkładką, 7 - tuleja metalowo-gumowa (przednia), 8 - podkładka, 9 - śruba 35 N m + 90° lub od roku 1993 70 N m ł 90", 10- tuleja wahacza, 11 - wahacz (różny dla lewej i prawej strony), 12 - nakrętka 40 N m +90", 13 - śruba,

114 - tuleja metalowo-gumowa (tylna), 15 - łącznik, 16 - nakrętka 40 N m, 17 - nakrętka 50 N m,

!- podpora metalowo-gumowa, 19 - nakrętka 25 N • m, 20 - śruba (zwrócić uwagę na położenie),

21 - płytka mocowania, 22 - przegub zwrotnicy, 23 - płytka dystansowa, 24 - nakrętka 65 N m

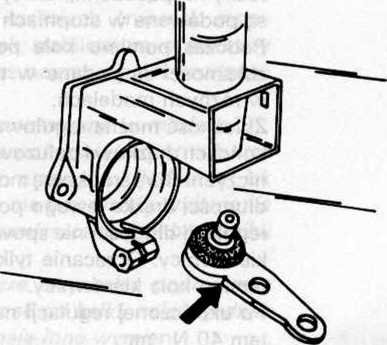

|Rys.6.15. ODSĄDZENIE PŁYTY PRZEGUBU ZWROTNICY łączone strzałką) POWINNO BYC SKIEROWANE DO I0DU SAMOCHODU

077
