ROZDZ5B, Zbigniew Kosma Podstawy Mechaniki Płynów


wykorzystywany również, obok wzoru Blasiusa (5.25), w obliczeniach przepływów w zakresie trzecim. Dla Re → ∞ ze wzoru (5.26) otrzymuje się wzór Nikuradsego, obowiązujący dla zakresu piątego

0x01 graphic
(5.28)

Z innych wzorów opracowanych na podstawie badań teoretycznych i doświadczalnych warto wspomnieć wzór Waldena

0x01 graphic
(5.29)

oraz wzór Burki dla rur gładkich

0x01 graphic
(5.30)

Wzory te umożliwiają obliczanie współczynnika λ dla całego zakresu przepływu burzliwego i mają tę zaletę, że λ nie występuje w nim w postaci uwikłanej.

*

Wartości współczynnika ζ określane są prawie wyłącznie na podstawie badań doświadczalnych, a to ze względu na skomplikowany zazwyczaj kształt elementów, w których te straty zachodzą.

Z pomiarów przeprowadzonych dla przeszkód najrozmaitszego rodzaju i kształtu wynikają następujące jakościowe oceny zależności współczynnika strat ζ od liczby Reynoldsa:

- w zakresie przepływu laminarnego ζ maleje wraz ze wzrostem Re,

- w zakresie przejściowym wartości ζ mogą maleć lub rosnąć, w zależności od kształtu przewodu,

- w zakresie przepływu turbulentnego, dla dostatecznie dużych liczb Reynoldsa, współczynnik ζ ma wartość stałą bądź też prawie stałą.

Podajemy poniżej wartości współczynnika strat lokalnych ζ tylko dla niektórych najczęściej spotykanych przeszkód, co pozwoli zorientować się w rzędach występujących tu wielkości:

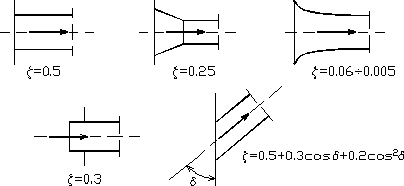

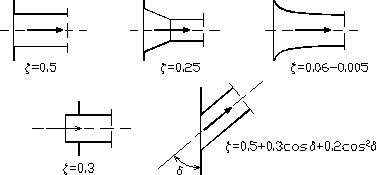

a) wloty do przewodów (rys. 5.12)

0x01 graphic

Rys. 5.12

0x01 graphic

Rys. 5.12cd.

b) łuk kołowy (rys. 5.13)

ζ

1

0.23

2

0.14

4

0.10

6

0.08

10

0.09

0x01 graphic

Rys. 5.13

c) załamanie rury (rys. 5.14)

0x01 graphic

Rys. 5.14

d) nagłe zwiększenie się przekroju. W tym przypadku można wyprowadzić wzór (wzór Bordy-Carnota) określający wartość współczynnika ζ (przykład 5.5)

0x01 graphic
(5.31)

w którym 0x01 graphic
jest przekrojem mniejszym (przed rozszerzeniem), a 0x01 graphic
- przekrojem większym,

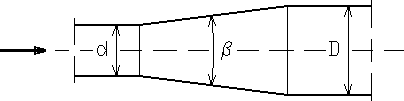

e) łagodne zwiększenie się przekroju (rys. 5.15) - ζ odnosi się do prędkości wlotowej

0x01 graphic

0x01 graphic

β °

2.5

5

7.5

10

15

20

25

30

40

60

90

180

k

0.18

0.13

0.14

0.16

0.27

0.43

0.62

0.81

1.03

1.21

1.12

1.00

Rys. 5.15

f) nagłe zmniejszenie się przekroju (rys. 5.16)

ζ

0.1

0.45

0.2

0.42

0.3

0.375

0.4

0.33

0.5

0.29

0.6

0.25

0.7

0.20

0.8

0.15

1.0

0.00

Rys. 5.16

g) zawór zasuwowy (rys. 5.17)

0x01 graphic

s/d

ζ

0.125

0.07

0.250

0.26

0.375

0.81

0.500

2.06

0.625

5.52

0.750

17

0.875

98

Rys. 5.17

h) zawór kurkowy (rys. 5.18)

0x01 graphic

δ °

ζ

0

0.00

10

0.31

20

1.84

30

6.15

40

20.7

50

95

55

275

67

Rys. 5.18

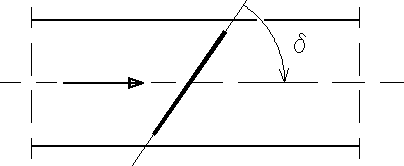

i) przepustnica (rys. 5.19)

0x01 graphic

δ °

10

20

30

40

45

50

60

70

ζ

0.52

1.54

3.9

10.8

18.7

32.6

118

751

Rys. 5.19

0x01 graphic

Rys. 5.20

Wszystkie podane wykresy i zależności odnosiły się do przepływów całkowicie ustabilizowanych w przewodach o przekrojach kołowych. Nie mogą one być zatem stosowane w takich przypadkach, gdy ciecz wypływa ze zbiornika o dużej objętości i doznaje przyspieszenia od stanu spoczynku, aż do prędkości odpowiadającej w pełni uformowanemu (ustabilizowanemu) przepływowi w rurze, co następuje dopiero w pewnej odległości od zbiornika (rys. 5.20). Długość l, na której zachodzi ustabilizowanie się przepływu wynosi l = 0.065 Re d dla ruchu laminarnego i l = (40 ÷ 50) d dla ruchu turbulentnego.

0x01 graphic

0x01 graphic

Rys. 5.21

Rozszerzenie omawianych metod obliczeniowych również do przewodów o przekrojach niekołowych opiera się na pojęciu promienia hydraulicznego , który jest stosunkiem pola przekroju zajętego przez przepływającą ciecz do tzw. obwodu zwilżonego. Stosuje się on do przewodów całkowicie wypełnionych cieczą, przewodów wypełnionych cieczą częściowo oraz do przewodów otwartych (rys. 5.21), a jego wykorzystanie polega na zastąpieniu we wszystkich wzorach średnicy d przewodu kołowego jej miarą liniową - równą 4 Rh .

5.5. Reakcja wywierana przez strumień cieczy

Do wyznaczenia reakcji strumieni swobodnych wywieranych na przeszkody ruchome i nieruchome oraz reakcji na ściany przewodu strumieni zamkniętych wykorzystamy drugie prawo mechaniki

0x01 graphic
(5.32)

w którym m jest masą cieczy, a 0x01 graphic
- sumą sił zewnętrznych działających na strumień.

Masę cieczy o gęstości ρ, ulegającą zmianie pędu w czasie 0x01 graphic
można określić za pomocą wydatku objętościowego Q (3.23)

0x01 graphic
(5.33)

wzór (5.32) zapisujemy więc następująco

0x01 graphic
(5.34)

Zakładając, że w rozważanym przedziale czasu 0x01 graphic
= const oraz przyjmując, że prędkość zmienia się od 0x01 graphic
do 0x01 graphic
mamy

0x01 graphic
(5.35)

Reakcja 0x01 graphic
wywierana przez swobodny strumień na powierzchnię ciała stałego, po zaniedbaniu strat tarcia i sił masowych, jest równa

0x01 graphic
(5.36)

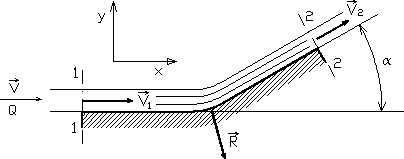

Zatem, w przypadku przeszkody nieruchomej (rys. 5.22), otrzymujemy wzór

0x01 graphic
(5.37)

0x01 graphic

Rys. 5.22

0x01 graphic

Rys. 5.23

W przypadku przeszkody ruchomej (rys. 5.23), poruszającej się zgodnie z kierunkiem strumienia wpływającego ze stałą prędkością 0x01 graphic
należy uwzględnić prędkości względne na wlocie i wylocie strumienia:

0x01 graphic
(5.38)

co powoduje również zmiany wydatku strumienia względem ruchomej powierzchni

0x01 graphic
(5.39)

ponieważ 0x01 graphic
.

Reakcja strumienia swobodnego na przeszkodę ruchomą jest więc mniejsza od reakcji działającej na identyczną przeszkodę nieruchomą i wyraża się wzorem

0x01 graphic
(5.40)

0x01 graphic

Rys. 5.24

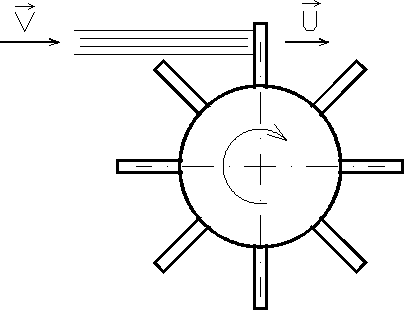

Rozpatrując szereg kolejno po sobie następujących powierzchni, tworzących np. zespół łopatek wirnika turbiny (rys. 5.24), reakcję strumienia względem łopatek napiszemy w postaci

0x01 graphic
(5.41)

gdyż w tym przypadku uzyskana będzie zmiana ilości ruchu całego wydatku Q.

Moc przekazywaną przez strumień możemy obliczyć następująco

0x01 graphic
(5.42)

przy przyjęciu osi x zgodnie z kierunkiem prędkości 0x01 graphic

Maksimum funkcji odpowiada wartościom zmiennych równym:

(5.43)

wynikającym z układu równań:

0x01 graphic

0x01 graphic

Rys. 5.25

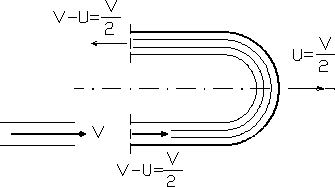

Jeżeli rozpatrzymy prędkości u wlotu i wylotu z takiej turbiny (rys. 5.25), to wykorzystując (5.38) otrzymamy:

,

0x01 graphic

W przekroju wylotowym prędkość wypadkowa jest równa zeru, co może spowodować zakłócenie pracy wirnika wskutek braku odprowadzenia cieczy. W praktyce, w celu uzyskania pewnych prędkości niezbędnych do odprowadzenia cieczy, przyjmuje się więc kąt zagięcia α nieco mniejszy od 180°.

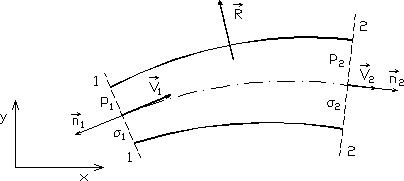

Przy przepływie cieczy przez przewody, występująca we wzorze (5.35) wypadkowa sił zewnętrznych musi również uwzględniać siły ciśnieniowe. Biorąc pod uwagę zakrzywiony odcinek przewodu o zmiennym przekroju (rys. 5.26), oddziaływujący na płynącą ciecz siłą 0x01 graphic
po zaniedbaniu sił masowych mamy

0x01 graphic

0x01 graphic

Rys. 5.26

gdzie są polami przekrojów przewodu, 0x01 graphic
- ciśnieniami, 0x01 graphic
- normalnymi zewnętrznymi. Zatem reakcja, jaką wywiera ciecz na wewnętrzne ścianki przewodu, jest równa

0x01 graphic
(5.44)

5.6. Zasada momentu p*du

Oprócz związku sił zewnętrznych ze zmianami pędu wypadkowego, interesuje nas w wielu zagadnieniach również związek momentu tych sił ze zmianami momentu pędu.

Załóżmy, że ciało o masie m porusza się z prędkością 0x01 graphic
a jego położenie jest określone wektorem 0x01 graphic

Twierdzenie o momencie pędu (kręcie)

0x01 graphic
(5.45)

mówi, że jego pochodna względem czasu jest równa wypadkowej momentów sił zewnętrznych, działających na to ciało

0x01 graphic
(5.46)

Rozważmy ustalony ruch cieczy o masie m i gęstości ρ w płaszczyźnie O x y, wtedy

0x01 graphic
(5.47)

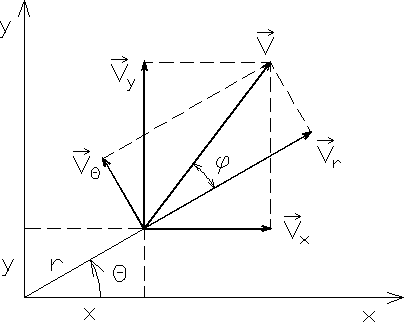

a w biegunowym układzie współrzędnych (rys. 5.27)

0x01 graphic
. (5.48)

0x01 graphic

Rys. 5.27

Przy takich założeniach i przy wykorzystaniu zależności (5.33) z (5.46) otrzymujemy

0x01 graphic
(5.49)

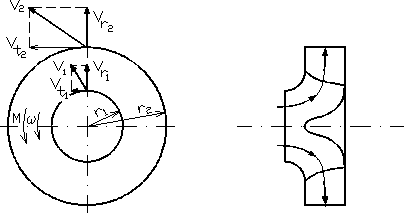

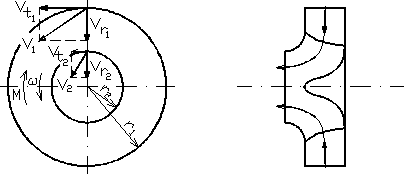

Z powyższego równania można bezpośrednio wyznaczyć moment sił działających na wale wirnika maszyny przepływowej: takiej jak pompa odśrodkowa (rys. 5.28), czy też turbina promieniowa (rys. 5.29).

0x01 graphic

Rys. 5.28

0x01 graphic

Rys. 5.29

Przy pominięciu grubości łopatek dla pompy mamy

0x01 graphic
(5.50)

natomiast dla turbiny obowiązuje zależność odwrotna

0x01 graphic
(5.51)

5.7. Ruch cieczy w kanale otwartym

Zbadamy ruch cieczy doskonałej w kanale utworzonym z dwu pionowych, równoległych ścian bocznych i dna, stanowiącego powierzchnię walcową o tworzących prostopadłych do płaszczyzny O z x (rys. 5.30).

0x01 graphic

Rys. 5.30

Symbolem h oznaczamy głębokość cieczy w kanale, b - szerokość kanału oraz wprowadzamy następujące wielkości:

- prędkość średnia

0x01 graphic
(5.52)

- ciśnienie średnie

0x01 graphic
(5.53)

- wzniesienie środka ciężkości rozpatrywanego przekroju

0x01 graphic
(5.54)

Prędkość średnia 0x01 graphic
i ciśnienie średnie 0x01 graphic
- określające ruch cieczy w strudze - wynikają z równania ciągłości (3.23) i równania Bernoulliego (5.5):

(5.55)

0x01 graphic

Rys. 5.31

Po wykorzystaniu wzorów (5.53), (5.54) i (5.55a), z równania (5.55b) otrzymujemy

0x01 graphic
(5.56)

111
