12

Rys. 1.15


1.11.1. Iloczyny skalarowe wektorów jednostkowych •

Korzystając ze wzoru (1.4) możemy stwierdzić, że

i ■ j = | i | • | j f • cos (i, j) = 1 • 1 • cos 90° = 0,

natomiast

i i = |i| • |i| • cos (i, i) = 1 • 1 • cos 0° = 1.

Podobnie można obliczyć iloczyny innych wektorów jednostkowych. Iloczyny skalarowe dwóch wektorów jednostkowych wzajemnie prostopadłych są równe zeru

ij = i- k= j‘k = 0.    •    (1.5)

Iloczyny skalarowe dwóch wektorów jednostkowych wzajemnie równoległych są równe jedności

i • i = jj = k ■ k = 1.    (1.6)

Jeżeli wektory a i b wyrazi się w postaci (1.1), to ich iloczyn skalarowy można źapisać następująco: •

a • b = (axi + ayj + a.k) ■ (bxi + byj + b.k) =

(1.7)


= axbxi ■ i + axbyi j + axb.i • k +

+ aybji + aybyj ■ j + ayb.j ■ k +

+ a.b.k ■ i + azbyj • k + a,b,k ■ k.

Po wykorzystaniu (1.5) i (1.6) iloczyn skalarowy zapiszemy ostatecznie wzorem

ab — axbx + ayby + a,b.


(1.8)

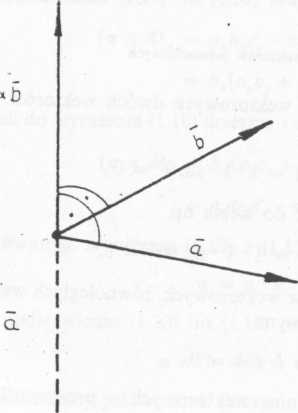

1.1 U. Warunek prostopadłości dwóch wektorów

Jeżeli iloczyn skalarowy a ■ b = 0, to niezerowe wektory a i b są do siebie prostopadłe. Wynika to z definicji iloczynu skalarowego

| a | • |i| cos (a, b) = 0 to cos(a, b) = 0.

1.12. Iloczyn wektorowy dwóch wektorów

Umawiamy się, że wynikiem iloczynu wektorowego dwóch wektorów jest wektor

def    ,

ć = a x b.


(1-9)

a



Rys. 1.17


Rys. 1.16

Moduł wektora c jest równy iloczynowi modułów wektorów a i b i sinusa kąta zawartego między nimi

c | = | a x b | = | « | • | b | sin (a, b). (1.10)
