Obsługa i naprawa Audi (140)

2. SILNIKI BENZYNOWE

8

9

10

11

12

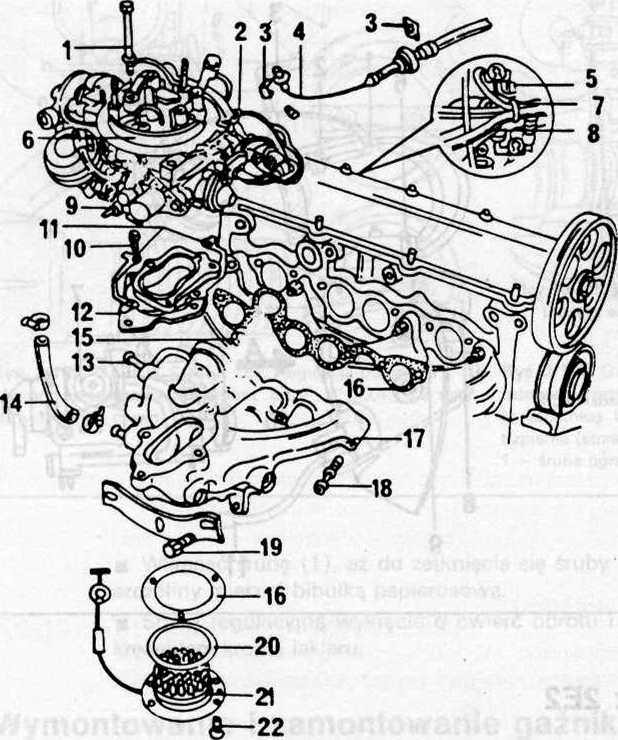

Rys. 2.192. GAŹNIK SOLEX 2E2 Części do demontażu i montażu

1    - śruba 7 N m

2    - dopływ paliwa

3    - zacisk cięgna

4    - cięgno przepustnicy

5    - czujnik temperatury

6    - gaźnik

7    - wyłącznik cieplny automatycznego

urządzenia rozruchowego wyłącznik cieplny ogrzewania kolektora ssącego złącze termostatu filtru powietrza śruba 13 N m uszczelka kołnierz pośredni

13    - przewód podciśnieniowy do

serwa układu hamulcowego

14    - przewód do automatycznego

urządzenia rozruchowego

15    - pierścień uszczelniający

16    - uszczelka (wymieniać na nową)

17    - kolektor ssący

18    - śruba 25 N m

19    - śruba 20 N m

20    - pierścień uszczelniający „o-ring"

21    - podgrzewacz kolektora ssącego

22    - śruba 10 N m
