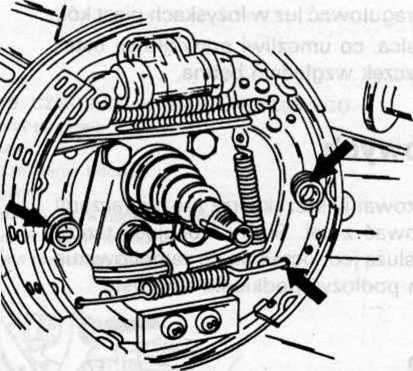

14. GÓRNE STRZAŁKI WSKAZUJĄ POŁOŻENIE UNIKÓW SZCZĘK HAMULCOWYCH. Dolna otwór, w którym jest zaczepiona dolna sprężyna ca szczęki

Rys. 7.15. WYMONTOWANIE SZCZĘK HAMULCOWYCH Linkę hamulca można odłączyć od strony wewnętrznej szczęk

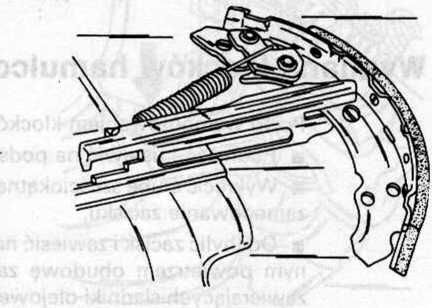

16. ZAMOCOWANIE SZCZĘK W IMADLE W CELU IA SPRĘŻYNY ŚCIĄGAJĄCEJ I SPRĘŻYNY REGULACYJNEGO (miejsca wymontowania te strzałkami)

Rys. 7.17. ZAMOCOWANIE SZCZĘK W IMADLE W CELU WYMONTOWANIA SPRĘŻYNY ROZPIERACZA (oznaczonej strzałką)

18. MONTAŻ SZCZĘK HAMULCOWYCH

■    Zamontować cięgno (linkę) hamulca awaryjnego w zaczepie dźwigni.

■    Rozciągnąć nieznacznie szczęki i osadzić ostrożnie w rowkach tłoczków. Uważać, aby nie uszkodzić osłon gumowych.

■    Zdemontować sprężynę powrotną i osadzić lewą szczękę we wsporniku na tarczy.

■    Zawiesić sprężynę powrotną w zaczepie klina regulacyjnego (szczypcami), po czym wprowadzić szczęki w gniazda.

■    Zamontować prowadniki szczęki w kolejności odwrotnej do wymontowania.
