Obsługa i naprawa Audi (52)

Obsługa i naprawa Audi (52)



Wiwm\n UWWIUT

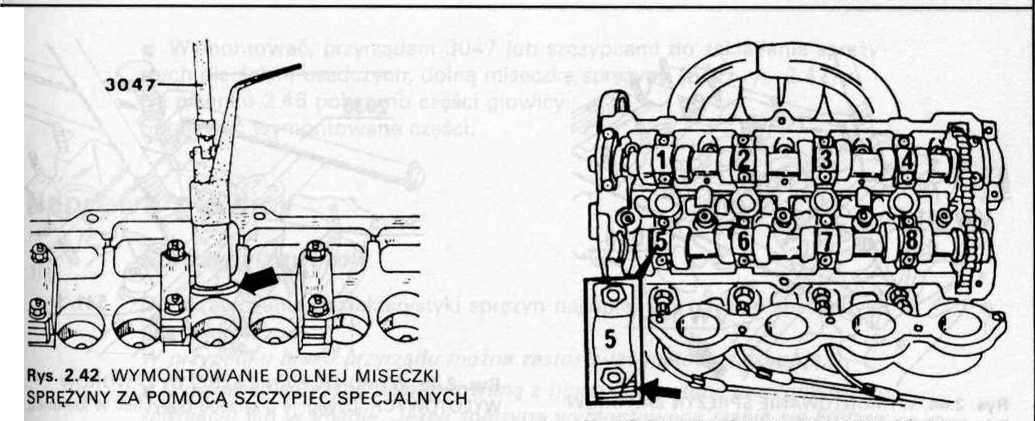

Rys. 2.43. OZNACZENIA POKRYW ŁOŻYSK Strzałką wskazano nacięcia na pokrywie, które muszą się znaleźć po stronie kolektora ssącego (dolotowego)


■    Zdemontować sprężyny wraz z miseczkami. Usunąć uszczelniacze trzonków zaworów, które nie nadają się do powtórnego użycia. Wymontować, używając przyrządu 3047 (rys. 2.42) lub szczypiec, dolne miseczki sprężyn. Na rysunku 2.39 pokazano części głowicy.

Silnik szesnastozaworowy

Wymontowanie wałka rozrządu zaworów dolotowych

■    Odkręcić, powoli i na przemian, nakrętki mocujące pokrywy łożysk numer

5    i numer 7 oraz łożyska ostatniego. Pokrywy zdemontować (rys. 2.43).

■    Odkręcić powoli i na przemian, nakrętki mocujące pokrywy łożysk numer

6    i numer 8, obracając kluczem po dwa obroty. Zdemontować pokrywy łożysk.

■    Wyjąć wałek rozrządu, uwalniając z zazębienia z łańcuchem rozrządu.

■    Zaznaczyć na łańcuchu kierunek ruchu. Odwrotne założenie przyśpiesza zużycie łańcucha.

Wymontowanie wałka rozrządu zaworów wylotowych

■    Odkręcić nakrętki mocujące pokrywy łożysk numer 1 i numer 3, jak również łożysk przedniego i tylnego, zdemontować pokrywy łożysk.

■    Odkręcić nakrętki mocujące pokrywy łożysk numer 2, numer 4, równomiernie i „na krzyż".

■    Wyjąć wałek rozrządu.

Pierścień uszczelniający jest zamontowany w pokrywie przedniego łożyska.

■    Wyjąć popychacze hydrauliczne, oznaczyć miejsce zamontowania popy-chaczy - najlepiej podzielić na grupy (dla zaworów dolotowych i wylotowych) i według kolejności zaznaczyć rysikiem (pierwszy popychacz-jedna kreska, drugi - dwie, trzeci - trzy, czwarty - cztery). Popychaczy nie należy układać na boku, tylko ustawiać pionowo.

■    Używać do wymontowania i zamontowania zaworów przyrządu 2036. Przyrząd mocuje się na głowicy. Przed użyciem fabrycznego przyrządu należy się dokładnie zapoznać z rysunkami 2.44 i 2.45. Zawory dolotowe wyjmuje się ciągnąc dźwignię przyrządu w górę, a zawory wylotowe naciskając dźwignię przyrządu w dół. Stempel przyrządu powinien dokładnie pasować
