Obsługa i naprawa Audi (51)

Rys. 2.39. GŁOWICA SILNIKA OŚMIOZAWOROWEGO 1 - korek wlewu oleju, 2 - pokrywa głowicy, 3 - listwa wzmacniająca, 4 - nakrętka 10 N m,

5 - uszczelka pokrywy głowicy, 6 - śruba mocująca głowicę, 7 - przegroda kierująca olej,

8 - wkładka uszczelniająca, 9 - koło zębate rozrządu, 10 - głowica, 11 - śruba 25 N m,

12 - wspornik zamocowania alternatora, 13 - uszczelka głowicy, 14 - pokrywy łożysk wałka rozrządu,

15- nakrętka 20 N m, 16 - wałek rozrządu, 17 - wpust czółenkowy, 18 - śruba 80 N m, 19 - popychacz hydrauliczny, I 20 - półstożki zabezpieczające, 21 - miseczka górna sprężyny zaworu, 22 - sprężyny, 23 - uszczelniacz trzonka zaworał I 24 - miseczka dolna sprężyny zaworu, 25 - prowadnica zaworu, 26 - uszczelnienie półkoliste, 27 - głowica,

28 - uszczelnienie wałka rozrządu, 29 - wysokość głowicy „a", 30 - zawory

70

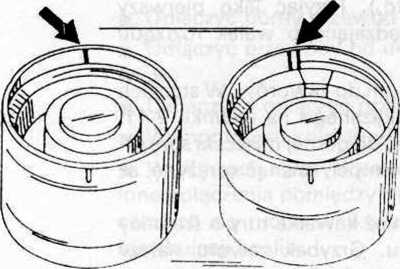

Rys. 2.40. MIEJSCE NANIESIENIA RYSIKIEM ZNAKÓW OKREŚLAJĄCYCH POŁOŻENIE POPYCHACZY HYDRAULICZNYCH W GŁOWICY

Rys. 2.41. ŚCISKANIE SPRĘŻYNY ZAWORU ZA POMOCI PRZYRZĄDU AUDI. Może być również użyte inne, podoba urządzenie
