Obsługa i naprawa Audi (64)

Obsługa i naprawa Audi (64)

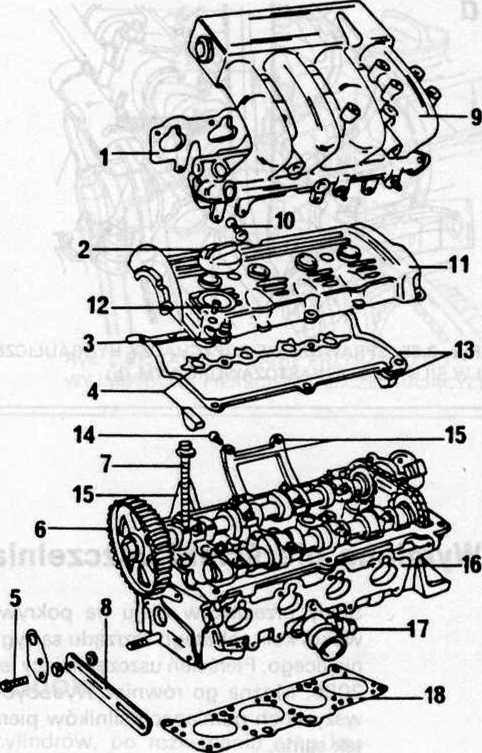

Rys. 2.64. GŁOWICA SILNIKA SZESNASTOZAWOROWEGO (model '89)

1    - uszczelka kolektora ssącego

2    - korek wlewu paliwa

3    - wyłącznik cieplny wentylatora chłodnicy 25 N m

4    - uszczelki pokrywy głowicy (kształtowe)

5    - śruba 45 N m

6    - kolo zębate

7    - śruba głowicy

8    - wspornik mocowania alternatora

9    - kolektor ssący

10    - śruba 20 N m

11    - pokrywa głowicy

12    - śruba 10 N ■ m

13    - uszczelki pokrywy głowicy H - śruba 20 N m

15    - wsporniki między kolektorem ssącym a głowicą

16    - głowica

17    - elektroniczny wyłącznik cieplny 25 N m

18    - uszczelka głowicy

■    Nie przechowywać popychaczy powierzchnią styku skierowaną do dołu.

■    Popychacie wymieniać zawsze kompletne, ponieważ nie podlegają regulacji ani naprawie.

m Głośniejsza praca rozrządu podczas uruchamiania silnika jest objawem normalnym. Jeżeli jednak odgłosy wydadzą się głośniejsze, to można sprawdzić działanie popychaczy w następujący sposób.

-    uruchomić silnik i pozostawić pracujący, aż włączy się wentylator;

-    zwiększyć prędkość obrotową silnika do 2500 obr/min i utrzymywać ją przez około 2 minuty;

-    jeżeli praca popychaczy jest nadał słyszalna, to można odszukać uszkodzony popychacz po zdjęciu pokrywy głowicy; obrócić wałek rozrządu tak, aby krzywka nie dotykała sprawdzanego popychacza;

-    naciskać na popychacz klinem z drewna lub tworzywa w sposób pokazany na rysunku 2.65a (w odniesieniu do silnika ośmiozaworowego) lub na rysunku 2.65b (odniesieniu do silnika szesnastozaworowego); jeżeli stwierdzi się luz większy od 0,10 mm (do chwili otwarcia zaworu), należy popychacz wymienić na nowy;

-    po zamontowaniu nowego popychacza silnik można uruchomić dopiero po 30 minutach, w których czasie popychacz powinien osiąść w gnieździe; wcześniejsze uruchomienie może doprowadzić do uderzenia zaworu w denko tłoka.

83
